Umwälzpumpen, Thermostate und Notstromversorgung von AVANSA® für sicheres Heizen

AVANSA® ist eine Marke für Heizungs- und Sicherheitstechnik, die offiziell von der ATRIA Slovensko s.r.o. mit Sitz in Žilina (Slowakei) vertrieben wird. Das Sortiment deckt ab, was fast jeder Heizraum eines Einfamilienhauses braucht: Umwälzpumpen für die Zentralheizung, Raum- und Kesselthermostate, Notstromversorgungen (USV) für Festbrennstoffkessel sowie Gas- und Kohlenmonoxidmelder.

Die AVANSA Umwälzpumpen haben ein Gussgehäuse und einen Asynchronmotor mit drei Drehzahlstufen, die Sie direkt am Klemmenkasten umschalten. Sie arbeiten mit Medientemperaturen von -10 bis +110 °C bei einem Betriebsdruck bis 10 bar. Die Raumthermostate eignen sich zur Regelung der meisten Heizkessel mit einer Schaltspannung von 24 – 230 V, sowohl kabelgebunden als auch kabellos. Die Notstromversorgungen liefern bei Stromausfall eine Spannung mit reiner Sinuswelle, sodass die Umwälzpumpe weiterläuft und der Kessel sicher abkühlt. Gaswarnmelder mit einer Empfindlichkeit von 10 % der unteren Explosionsgrenze (UEG, engl. L.E.L.) können im Set mit einem Magnetventil die Gaszufuhr selbstständig absperren.

Auf dieser Website finden Sie einen Überblick über das gesamte Sortiment, technische Daten, Vergleiche und praktische Tipps zu Auswahl und Anschluss. Alle Produkte erhalten Sie im Onlineshop ATRIASHOP.DE – die meisten direkt ab unserem Lager in Žilina. Wenn Sie die gesamte Heizungsanlage planen, informiert Sie unsere Fachseite über Messing-Heizkreisverteiler H.P.W.®. Fachhändler und Installateure beziehen das komplette Sortiment über unseren Großhandel atria-europe.com.

Die alte Umwälzpumpe hat ausgedient

Messen Sie die Einbaulänge der alten Pumpe (130 oder 180 mm) und ermitteln Sie das Gewinde am Gehäuse (1", 6/4" oder 2"). Für ein übliches Einfamilienhaus genügt dann in der Regel eine AVANSA Umwälzpumpe mit 6 m Förderhöhe, bei kleineren Anlagen die sparsame Variante mit 4 m.

Auf warmes Wasser muss man lange warten

Liegt der Boiler weit vom Bad oder von der Küche entfernt, hilft die Zirkulationspumpe AVANSA CP 15-1.5. Sie hält das Warmwasser zwischen Speicher und Zapfstellen in Bewegung, sodass das warme Wasser praktisch sofort fließt und nicht unnötig im Abfluss landet. Sie hat ein Messinggehäuse, das für Trinkwasser geeignet ist, eine Leistungsaufnahme von 25 W, den Anschluss G 1/2" und ein Kabel mit Stecker. Ergänzen Sie sie um eine Zeitschaltuhr, damit sie nur läuft, wenn Sie das Warmwasser tatsächlich nutzen – zum Beispiel morgens und abends.

Ich heize mit Holz oder Kohle

Bei einem Festbrennstoffkessel muss das Wasser auch bei einem Stromausfall weiter zirkulieren. Die Grundlage ist eine AVANSA Notstromversorgung für den Kessel mit Bleibatterie, dazu der Pumpenregler AVANSA 110 C oder 110 E, der die Pumpe nach der Kesseltemperatur schaltet, und ein STS-Sicherheitsventil für die Kühlschleife. In den Heizraum gehört außerdem ein Kohlenmonoxid-Melder.

Ich möchte sparsamer heizen

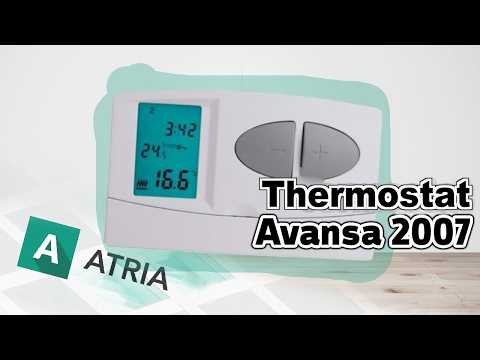

Die größte Ersparnis bringt ein AVANSA Raumthermostat mit Wochenprogramm – der Kessel heizt nicht, wenn niemand zu Hause ist, und hält nachts eine niedrigere Temperatur. Wenn Sie kein Kabel verlegen möchten, wählen Sie das Funkmodell 2007 TX. Stellen Sie an der Pumpe die niedrigste Stufe ein, bei der sich alle Heizkörper erwärmen.

Ich habe einen Gaskessel, einen Gasherd oder Propan-Butan

In die Küche oder den Heizraum gehört ein AVANSA Gaswarnmelder – bei Erdgas unter die Decke, bei Flüssiggas (LPG) in Bodennähe. Im Set mit Magnetventil sperrt er bei einem Leck selbstständig die Gaszufuhr ab. Vor Kohlenmonoxid aus Kessel oder Ofen schützt der Melder 150MC.

Ich baue eine Fußbodenheizung oder saniere sie

Pumpe und Thermostat von AVANSA sind nur ein Teil der Anlage. Den Heizkreisverteiler mit Durchflussmessern finden Sie auf der Website der Messingverteiler H.P.W.®, passendes Zubehör und weiteres Heizungsmaterial erhalten Sie im Onlineshop ATRIASHOP.DE.

Ein Gaskessel schaltet sich bei einem Stromausfall einfach ab. Einen Kessel für Holz, Kohle oder Koks kann man so jedoch nicht stoppen – der Brennstoff im Feuerraum brennt weiter, bis er verbraucht ist. Bleibt die Umwälzpumpe stehen, wird die Wärme nicht mehr an die Heizkörper abgegeben, das Wasser im Kessel überhitzt und in der Zentralheizung droht es zu sieden. Die Folge können ein beschädigter Kessel, Undichtigkeiten oder ein gefährlicher Zustand der gesamten Anlage sein.

Die Notstromversorgung AVANSA (USV) ist genau für diese Situation ausgelegt. Bei einem Netzausfall oder bei einer Spannung außerhalb des normalen Bereichs schaltet sie in weniger als 4 ms automatisch auf Batterie um, hält die Umwälzpumpen in Betrieb und der Kessel kühlt sicher ab. Die Umschaltung meldet sie auf dem Display und mit einem akustischen Signal. Die Ausgangsspannung hat den Verlauf einer reinen Sinuswelle, identisch mit der Spannung im Hausnetz, was den Motoren von Umwälzpumpen entgegenkommt. Sobald das Netz zurückkehrt, lädt die Anlage die Batterie wieder auf.

So wählen Sie die richtige Leistung

Eine Umwälzpumpe ist eine induktive Last und kann beim Anlauf bis zum Doppelten ihrer Leistung benötigen. Deshalb wird empfohlen, die USV höchstens mit 50 % ihrer maximalen Leistung zu belasten:

• AVANSA 300 W (500 VA) – kleinere Installationen, Batterie 12 V mit einer Kapazität bis 90 Ah.
• AVANSA 500 W (800 VA) – Verbraucher bis ca. 250 W insgesamt, Batterie 12 V bis 120 Ah.
• AVANSA 700 W (1000 VA) – Verbraucher bis ca. 350 W insgesamt, Batterie 12 V bis 150 Ah.
• AVANSA 1050 W (1500 VA) – Verbraucher bis ca. 500 W insgesamt; benötigt 24 V, also zwei in Reihe geschaltete 12-V-Batterien mit jeweils höchstens 120 Ah.

Rechnen Sie die Leistungsaufnahme aller Pumpen zusammen, die die USV absichern soll, gegebenenfalls auch die Kesselelektronik. Bei den dreistufigen AVANSA Pumpen geht es um einige Dutzend Watt – das Modell 25/6/180 zum Beispiel nimmt je nach gewählter Stufe 93/67/46 W auf.

Wie lange die Überbrückung reicht

Die Überbrückungszeit hängt von der Batteriekapazität und der tatsächlichen Last ab. Richtwerte:

• bei 100 W Last: Batterie 65 Ah ca. 3,5 h, 120 Ah ca. 6,5 h, 150 Ah ca. 8 h,
• bei 200 W Last: 65 Ah ca. 2 h, 120 Ah ca. 3 h, 150 Ah ca. 4 h,
• bei 300 W Last: 65 Ah ca. 1,5 h, 120 Ah ca. 2,5 h, 150 Ah ca. 3 h.

Schutzfunktionen der USV

• Spannungsregler (AVR) hält für die angeschlossenen Geräte eine konstante Spannung.
• Überlastschutz – überschreitet die Last 110 % der Nennleistung, schaltet die Anlage ab und warnt mit einem unterbrochenen Signalton.
• Kurzschlussschutz und Batterieschutz – sinkt die Batteriespannung auf 10,8 V, trennt die USV die Versorgung, damit die Batterie nicht beschädigt wird.
• Hoher Ladestrom von etwa 10 A lädt die Batterie schneller als ein gewöhnliches Ladegerät; nach dem Laden hält die USV sie in Bereitschaft.

Batterie, Installation und Wartung

• Die USV arbeitet nur mit einer externen Blei-Säure-Batterie, Gel-Batterien werden nicht empfohlen. Ohne angeschlossene Batterie darf die Anlage nicht betrieben werden.
• Einzelne USV-Anlagen werden ohne Batterie geliefert. Bequemer sind die Sets AVANSA SET (500 W + 46 Ah) und AVANSA SET I. (700 W + 55 Ah).
• Reihenfolge beim Anschließen: zuerst die Batterie, dann die Netzversorgung 230 V an einer geerdeten Steckdose und zuletzt der Verbraucher. Eingeschaltet wird die USV, indem Sie die Taste ON/OFF 4 Sekunden gedrückt halten.
• Stellen Sie die USV an einem trockenen, gut belüfteten Ort ohne Feuchtigkeit und Staub auf – im Heizraum vor allem fern von Kohlenstaub, der den Lüfter verstopfen könnte. Nicht in brennbarer Umgebung und nicht in der Nähe des Brennstoffs.
• Entladen Sie die Batterie alle 2 Monate und laden Sie sie wieder voll auf – das verlängert ihre Lebensdauer, auch wenn zwischenzeitlich kein Stromausfall aufgetreten ist.

Einen vollständigen Überblick über Modelle und Parameter finden Sie auf der Seite Notstromversorgung AVANSA. Bei Fragen zur passenden Dimensionierung hilft Ihnen unser technischer Support gerne weiter.
