Il rilevatore individua una fuga di gas metano o di GPL o l'accumulo di monossido di carbonio prima che mettano in pericolo salute e beni. Avvisa con segnali luminosi e acustici e, con l'elettrovalvola collegata, è in grado di chiudere automaticamente l'alimentazione del gas.
updateUpdated: verifiedTechnically reviewed by the ATRIA SK s.r.o. technicians
Una fuga di gas o la presenza di monossido di carbonio non sempre si notano in tempo. Al gas metano e al GPL viene aggiunto per sicurezza un odore caratteristico, ma nel sonno, con il raffreddore o in un locale che frequentate solo di rado (locale caldaia, ripostiglio, garage, cantina) è facile non accorgersene. Il monossido di carbonio (CO) non ha odore né colore e non è irritante – l'uomo non lo percepisce affatto. Il rilevatore controlla l'aria senza interruzioni, giorno e notte, e vi avvisa prima che la concentrazione raggiunga un livello pericoloso.
L'accumulo di gas in ambienti chiusi – appartamenti, case, negozi, uffici, magazzini o garage – può causare intossicazione, asfissia, incendio o esplosione. Il gas metano è più leggero dell'aria e si accumula sotto il soffitto, il GPL (propano, butano) è più pesante dell'aria e resta vicino al pavimento. Il rilevatore di gas AVANSA 100M attiva l'allarme già al 10 % del limite inferiore di esplosività (LIE), cioè quando la concentrazione di gas è ancora ben al di sotto della soglia alla quale la miscela potrebbe incendiarsi.
Il CO si forma dalla combustione incompleta di qualsiasi combustibile – gas, legna, carbone, pellet o gasolio. Fonti tipiche sono la caldaia, lo scaldabagno a gas, la stufa, il camino o il piano cottura a gas, soprattutto se manca aria comburente, se il condotto fumi non è a tenuta o è ostruito, oppure se il tiraggio del camino è scarso. L'intossicazione da monossido di carbonio avviene senza sintomi di allarme, per questo è più pericolosa di notte, quando si dorme. Il rilevatore di CO individua l'accumulo del gas prima che metta in pericolo la vita.
Entrambi i modelli rilevano il gas metano e il GPL (propano, butano), sono alimentati dalla rete e in caso di fuga attivano un allarme luminoso e acustico. Il modello 100M è un rilevatore singolo, il kit 200M comprende anche un'elettrovalvola G3/4" per la chiusura automatica del gas.
Il rilevatore 100M in kit con l'elettrovalvola: quando rileva il gas attiva l'allarme e con un impulso elettrico chiude la valvola, interrompendo l'alimentazione del gas. I kit differiscono solo per la misura della valvola – G1/2" (DN15), G3/4" (DN20) o G1" (DN25). Sceglietela in base al diametro della tubazione nel punto di installazione.
L'elettrovalvola (valvola a solenoide) è un dispositivo di intercettazione di sicurezza sulla tubazione del gas che in caso di emergenza chiude l'alimentazione del gas. Nel normale funzionamento è aperta e il gas arriva agli apparecchi. Quando il rilevatore individua il gas, invia alla valvola un impulso elettrico 9 – 12 V DC e la valvola si chiude. Potete chiuderla anche manualmente. Si riapre sempre e solo manualmente – il gas quindi non torna da solo, ma solo quando qualcuno ha verificato la causa della fuga e riapre consapevolmente la valvola.
La sigla G indica una filettatura cilindrica gas, DN il diametro nominale della tubazione in millimetri.
Conta il diametro della tubazione nel punto in cui verrà installata la valvola. La valvola non dovrebbe ridurre la sezione della linea – una valvola più piccola su una tubazione più grande potrebbe limitare la portata di gas agli apparecchi. Se non siete sicuri, chiedete consiglio all'installatore gas che monterà la valvola o al nostro supporto tecnico.
La valvola si collega al rilevatore con il cavo incluso nella confezione. Rispettate la polarità: filo bianco (+), filo nero (−) – una polarità errata danneggia il solenoide. Se il cavo non basta, potete prolungarlo mantenendo colori e polarità dei fili, ma la lunghezza totale tra valvola e rilevatore non deve superare 20 metri.
AVANSA 150MC sorveglia l'aria nei locali con apparecchi a combustione – vicino a caldaia, scaldabagno a gas, camino o stufa. Riconosce il monossido di carbonio, che i sensi umani non percepiscono, e attiva un forte allarme acustico e luminoso.
Panoramica di tutti i modelli in un unico posto – in base al gas da sorvegliare e alla necessità o meno della chiusura automatica dell'alimentazione.
| Modello | Gas rilevato | Elettrovalvola | Alimentazione | Allarme |
|---|---|---|---|---|
| AVANSA 100M | gas metano, GPL (propano, butano) | non inclusa (uscita 12 V DC) | AC 220 V, 50 Hz | > 90 dB / 1 m |

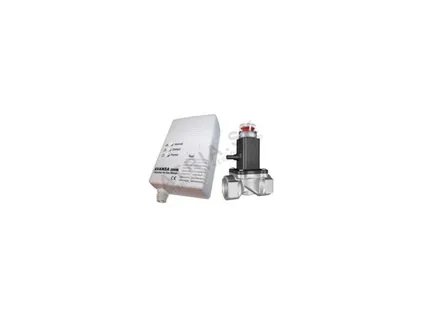

| AVANSA 200M + elettrovalvola | gas metano, GPL | G3/4" (DN20) | 230 V | acustico + luminoso |

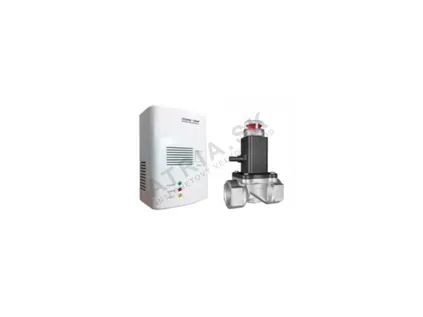

| AVANSA 100M + elettrovalvola DN15 | gas metano, GPL (propano, butano) | G1/2" (DN15) | AC 220 V, 50 Hz | > 90 dB / 1 m |
| AVANSA 100M + elettrovalvola DN20 | gas metano, GPL (propano, butano) | G3/4" (DN20) | AC 220 V, 50 Hz | > 90 dB / 1 m |
| AVANSA 100M + elettrovalvola DN25 | gas metano, GPL (propano, butano) | G1" (DN25) | AC 220 V, 50 Hz | > 90 dB / 1 m |
| AVANSA 150MC | monossido di carbonio (CO) | – | AC 220 V, 50 Hz | > 85 dB / 1 m |
Prezzi aggiornati e disponibilità sono indicati sulle schede prodotto qui sopra.
Dati del produttore per i soli rilevatori. I parametri delle elettrovalvole si trovano più sopra, nella sezione dedicata alle valvole.
| Parametro | AVANSA 100M | AVANSA 200M (kit) | AVANSA 150MC |
|---|---|---|---|
| Gas rilevato | metano, GPL (propano, butano) | metano, GPL | monossido di carbonio (CO) |
| Sensibilità | 10 % LIE | – | 150 ± 80 ppm di CO |
| Tempo di risposta / di avvio | < 30 s | – | tempo di avvio 3 – 5 min |
| Alimentazione | AC 220 V, 50 Hz | 230 V | AC 220 V, 50 Hz |
| Consumo di energia | < 1,5 W, in allarme 3 W | – | < 3 W |
| Temperatura di esercizio | da -15 a +50 °C | – | da -10 a +55 °C |
| Umidità relativa | < 97 % | – | < 95 % |
| Volume dell'allarme | > 90 dB / 1 m | allarme acustico | > 85 dB / 1 m |
| Uscita verso la valvola | 12 V DC, filo bianco +, filo nero − | valvola G3/4" (DN20) nel kit | – |
| Segnalazione | LED verde, rosso e giallo, pulsante TEST | LED verde, rosso e giallo, pulsante TEST | spia CO (3 colori), LED di alimentazione, TEST |
| Peso | 250 g | – | – |
Il trattino indica che il produttore non riporta il dato per quel modello. Elettrovalvole: pressione max. 500 mbar, temperatura di esercizio da -10 a +50 °C, chiusura con impulso 9 – 12 V DC o manualmente, apertura solo manuale.
Il rilevatore giusto dipende dal combustibile che usate in casa e da cosa deve fare in caso di fuga: solo avvisare o anche chiudere da solo il gas.
Un rilevatore singolo avvisa con luce e suono, ma non può fermare il gas – conta sul fatto che qualcuno senta l'allarme e reagisca. Un kit con elettrovalvola in caso di fuga chiude inoltre da solo l'alimentazione del gas. Conviene ovunque non ci sia sempre qualcuno in casa: nella centrale termica, nella casa di vacanza, in un appartamento turistico o in affitto, in un locale chiuso di notte. La valvola si apre solo manualmente, perciò il gas non viene ripristinato senza controllo.
Entrambi i rilevatori controllano sia il metano sia il GPL e offrono una segnalazione a tre colori con pulsante TEST. L'AVANSA 100M si vende singolo (con uscita 12 V DC verso la valvola) oppure in kit con valvola G1/2", G3/4" o G1" – la misura della valvola si sceglie quindi esattamente in base alla tubazione. Il kit AVANSA 200M comprende un rilevatore alimentato a 230 V e una valvola G3/4" (DN20), la misura più comune degli impianti domestici.
Un rilevatore sorveglia solo il locale in cui è installato. Prevedete un rilevatore di gas in ogni locale con un apparecchio o un contatore del gas e un rilevatore di CO vicino a ogni apparecchio a combustione – e un altro in camera da letto, se un apparecchio si trova nelle vicinanze.
La posizione corretta decide se il rilevatore individuerà il gas in tempo. Vale una regola semplice: il rilevatore va nel locale in cui può verificarsi la fuga e all'altezza in cui quel gas si accumula naturalmente.
Il metano è più leggero dell'aria e sale verso l'alto. Montate il rilevatore a parete circa 30 cm sotto il soffitto nel locale con l'apparecchio o con la linea del gas – nel locale caldaia, in cucina con il piano cottura a gas, nel vano del contatore del gas.
Il GPL è più pesante dell'aria, scende e resta vicino al pavimento; può defluire anche in locali più bassi, come cantine o pozzetti. Montate il rilevatore a parete circa 30 cm sopra il pavimento. Vale per le abitazioni con cucina alimentata da bombola di GPL, per le case di vacanza e per le case con serbatoio di GPL.
Il CO ha una densità simile a quella dell'aria e si mescola con essa, quindi per il suo rilevatore non vale la regola «in alto o in basso» dei gas combustibili. In genere si consiglia di installare il rilevatore di CO nel locale con l'apparecchio a combustione a una distanza orizzontale di circa 1 – 3 m da esso e, in camera da letto, all'incirca all'altezza della respirazione di una persona sdraiata. Adattate sempre altezza e distanza esatte alle istruzioni fornite con il rilevatore AVANSA 150MC.
Non installate il rilevatore di gas a meno di 1,5 m da apparecchi di riscaldamento, forni e camini. Pensate anche all'alimentazione: il rilevatore si collega a una presa da 230 V, quindi nello scegliere la posizione considerate la lunghezza del cavo di alimentazione.
Lo stato del rilevatore si riconosce a colpo d'occhio dal colore delle spie. La segnalazione è locale – visiva e acustica.
Resta acceso fisso quando il rilevatore di gas è in funzione. Finché il LED verde è acceso, il rilevatore è alimentato e sorveglia l'ambiente.
Segnala la presenza di gas. In allarme lampeggia, il rilevatore emette un segnale acustico intermittente e invia il comando di chiusura all'elettrovalvola collegata.
Segnala un guasto di funzionamento del rilevatore. Non ignoratelo – seguite le istruzioni o rivolgetevi al nostro supporto tecnico.
Premendolo verificate che l'allarme acustico funzioni correttamente. Consigliamo di eseguire il test regolarmente una volta al mese.
La funzione si attiva così: scollegate il rilevatore dalla presa, tenete premuto TEST, inserite il cavo nella presa, rilasciate il pulsante e attendete che i LED smettano di lampeggiare. A quel punto, premendo TEST chiuderete anche la valvola.
Dopo il collegamento il rilevatore emette un bip e i LED lampeggiano finché il sensore non passa al funzionamento normale – ci vogliono alcuni minuti. Poi resta acceso il LED verde.
La spia «CO» indica tre stati: rossa = presenza di monossido di carbonio, gialla = guasto di funzionamento, verde = calibrazione o autopulizia. Un LED separato indica l'alimentazione, il pulsante TEST verifica le luci di allarme.
L'aria raggiunge il sensore attraverso le feritoie nell'involucro. Devono restare libere – non copritele, non verniciatele e aspiratene regolarmente la polvere con cautela.
Considerate ogni allarme come reale finché non è dimostrato il contrario. In caso di sospetta fuga di gas procedete con calma in questo ordine.
Non accendete né spegnete luci, ventilatori o altri apparecchi, non staccate le spine dalle prese e non usate il campanello elettrico. Evitate qualsiasi scintilla e fiamma libera – non fumate e non accendete fiammiferi o accendini.
Arieggiate l'ambiente il più a fondo possibile, idealmente creando corrente, così che la concentrazione di gas cali rapidamente.
Chiudete il rubinetto generale del gas e le valvole degli apparecchi, nel caso del GPL la valvola della bombola o del serbatoio. Se avete un rilevatore con elettrovalvola, l'alimentazione si è chiusa automaticamente – non riaprite la valvola finché la fuga non è stata eliminata.
Fate uscire dall'edificio tutte le persone e gli animali domestici. In un condominio avvisate i vicini bussando, non con il campanello elettrico.
Non usate il telefono all'interno – anche il telefono può essere fonte di scintille. Da una distanza di sicurezza chiamate il pronto intervento del vostro distributore locale del gas oppure il numero unico di emergenza 112. In caso di fuga di GPL da bombola o serbatoio chiamate il 112.
Rientrate nell'ambiente solo dopo una completa aerazione e dopo che un tecnico ha individuato e riparato la fuga. Solo allora riaprite manualmente l'elettrovalvola e rimettete in funzione gli apparecchi.
Arieggiate immediatamente; se è sicuro, spegnete gli apparecchi a combustione (caldaia, stufa, scaldabagno a gas) e lasciate l'ambiente. Se qualcuno avverte mal di testa, vertigini, nausea o una sonnolenza insolita, chiamate il 112. Prima di riutilizzarli fate controllare l'apparecchio e il camino da un tecnico.
Il rilevatore è un dispositivo di sicurezza – ha senso solo se funziona in modo affidabile. La manutenzione vi richiede pochi minuti al mese.
I rilevatori di gas AVANSA utilizzano sensori di tecnologia giapponese, ma anche un sensore di gas o di monossido di carbonio di qualità invecchia nel tempo e la sua sensibilità cambia. Per questo verificate nel manuale del produttore il periodo consigliato per la sostituzione del rilevatore e annotate la data di installazione, ad esempio nel calendario. Se il rilevatore segnala un guasto (LED giallo) o non supera il test, non fateci affidamento e sostituitelo.
Il rilevatore è l'ultima protezione. La maggior parte delle situazioni pericolose si può evitare già con il modo in cui la centrale termica è progettata e mantenuta.
Con un apparecchio a gas incombono due pericoli diversi: la fuga di gas incombusto (la sorveglia il rilevatore di gas) e il monossido di carbonio da cattiva combustione, ad esempio con canna fumaria ostruita, tiraggio insufficiente del camino o mancanza d'aria (lo sorveglia il rilevatore di CO). Per questo con una caldaia a gas ha senso avere entrambi i rilevatori. Fate controllare regolarmente apparecchio e camino da una persona abilitata e non coprite le aperture di ventilazione da cui la centrale termica riceve l'aria di combustione.
Con legna, carbone o pellet il monossido di carbonio si forma a ogni combustione incompleta – dopo una ricarica, con una caldaia soffocata o con un ritorno di fumo dal camino. Il rilevatore AVANSA 150MC va nella centrale termica e anche nei locali abitati con camino o stufa. Una caldaia a combustibile solido ha anche un secondo rischio – il surriscaldamento durante un blackout. Da questo proteggono il gruppo di continuità AVANSA e l'anello di raffreddamento con valvola di sicurezza AVANSA STS.
I rilevatori AVANSA sono alimentati dalla rete, perciò durante un blackout non sorvegliano. Se da voi i blackout sono frequenti e in casa c'è un apparecchio a gas che funziona anche senza elettricità (ad esempio un piano cottura), tenetene conto durante l'aerazione e il controllo degli apparecchi. Il rilevatore può essere alimentato anche da un gruppo di continuità – il suo assorbimento è basso (100M a riposo sotto 1,5 W, 150MC sotto 3 W).
