Termostato ambiente AVANSA – wireless, programmabile e per circolatori

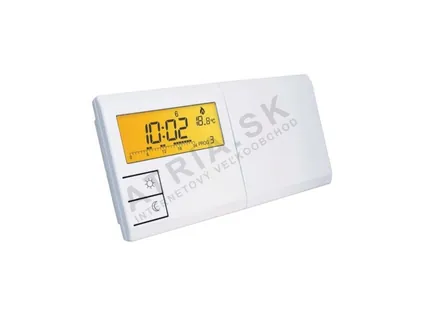

Termostato settimanale programmabile – AVANSA 2007, 2007 TX, TH 091

Va bene per chiunque abbia una routine quotidiana almeno approssimativamente regolare. AVANSA 2007 e 2007 TX permettono di impostare 6 orari e 6 temperature diverse per ogni giorno: al mattino la casa viene scaldata prima di alzarsi, durante il giorno mentre si lavora la temperatura scende e la sera risale. Il TH 091 lavora con due temperature – comfort e ridotta – e può avere un programma diverso per ogni giorno della settimana. Un termostato programmabile è il modo più efficace per risparmiare senza perdere comfort, perché non scalda quando in casa non c'è nessuno.

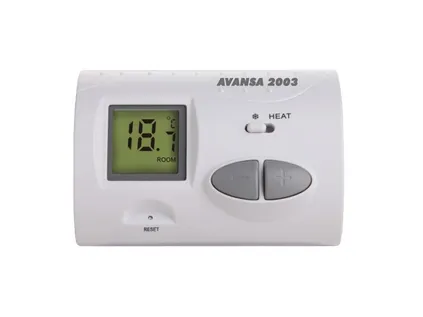

Termostato digitale manuale – AVANSA 2003, 2003 TX

Mantiene un'unica temperatura impostata nel campo 10 – 30 °C e non c'è nulla da programmare. È la scelta giusta per una famiglia in cui c'è sempre qualcuno in casa, per gli anziani che non vogliono occuparsi di menu o per una casa di vacanza – la modalità antigelo mantiene costantemente +7 °C. Il display digitale misura con più precisione di un semplice termostato meccanico (precisione ±0,5 °C).

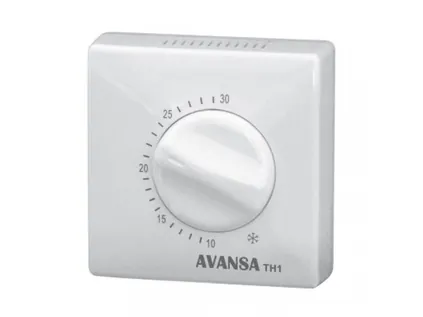

Termostato meccanico – AVANSA TH1

La soluzione più semplice, con manopola, senza batterie e senza display. Contatto 16 A / 250 V, temperatura di esercizio da +5 a +30 °C. Adatto dove basta una regolazione di base e il prezzo è il criterio principale.

Cablato o wireless?

• Cablato (2007, 2003, TH 091, TH1) – più economico, senza ricevitore; richiede un cavo a due fili dal punto del termostato alla caldaia. Ideale per una nuova costruzione, dove il cavo si posa prima dell'intonaco.
• Wireless (2007 TX, 2003 TX) – alla caldaia si collega un ricevitore alimentato a 230 V, il termostato comunica via radio con una portata di circa 50 m. Non servono tracce nei muri, il termostato si può spostare e il 2007 TX si può usare di giorno in soggiorno e la sera in camera da letto.
• Pareti in cemento armato e più piani tra termostato e caldaia possono ridurre la portata – provate il collegamento prima della posizione definitiva.

Configurazioni tipiche

• Appartamento o casa con caldaia a gas: AVANSA 2007 (cablato) o 2007 TX (senza cavo).
• Ristrutturazione senza tracce nei muri: AVANSA 2007 TX o 2003 TX wireless.
• Casa di vacanza e seconda casa: AVANSA 2003 con modalità antigelo +7 °C oppure TH 091 con protezione antigelo.
• Centrale termica con caldaia a combustibile solido: termostato per circolatore AVANSA 110 C o 110 E, termostato a contatto TH 2A e gruppo di continuità per caldaia abbinati a un circolatore AVANSA.
• Caldaia con bollitore dell'acqua calda: AVANSA 110 Z con priorità ACS.

Tutti i regolatori della serie 110 sono alimentati a 230 V / 50 Hz (±10 %) e funzionano con una temperatura ambiente da -10 a +50 °C. Si differenziano per il numero di circolatori comandati e per il criterio con cui li accendono.

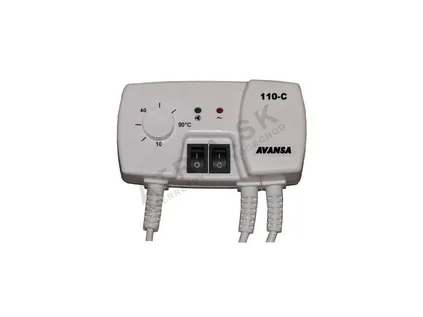

AVANSA 110 C – un circolatore, comando semplicissimo

Accende il circolatore di riscaldamento quando la temperatura della caldaia supera il valore impostato e lo spegne quando la caldaia si raffredda (ad esempio dopo lo spegnimento del fuoco). La temperatura si imposta con un potenziometro nel campo 10–90 °C, il circolatore si spegne quando la temperatura scende di 5 °C sotto il valore impostato. Accensione e spegnimento avvengono con un ritardo di circa 30 secondi, così il circolatore non commuta a ogni brusca variazione di temperatura. Oltre al potenziometro il regolatore ha due interruttori – per accendere e spegnere il regolatore e per accendere manualmente il circolatore – con segnalazione a LED. All'interno del coperchio c'è un fusibile, la lunghezza della sonda è di 1,2 m.

AVANSA 110 E – un circolatore con funzioni di protezione

Svolge lo stesso compito del 110 C (regolazione 5–80 °C, misura 0–90 °C, corrente di commutazione 6 A), con in più la funzione antibloccaggio, che fuori dalla stagione di riscaldamento accende il circolatore per 15 secondi ogni 15 giorni, e la protezione antigelo – quando la temperatura scende sotto 5 °C accende il circolatore.

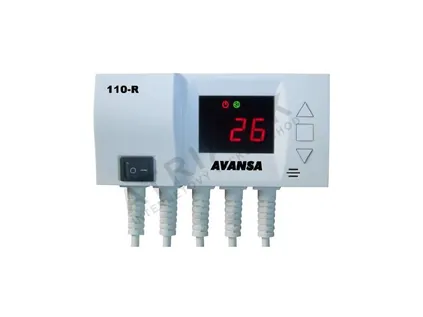

AVANSA 110 R – due circolatori indipendenti

Il primo circolatore (regolazione 5–80 °C) funziona quando la temperatura supera il valore impostato e si spegne quando la caldaia si raffredda. Per il secondo circolatore (10–80 °C) si impostano sia la temperatura di accensione sia quella di spegnimento: si accende superata la temperatura di accensione e si spegne superata la temperatura di spegnimento.

AVANSA 110 Z – riscaldamento e bollitore dell'acqua calda

Comanda il circolatore di riscaldamento (5–80 °C) e il circolatore del bollitore ACS (20–80 °C). Il circolatore del bollitore funziona in base alla differenza di temperatura: si accende quando la caldaia è più calda del bollitore dell'isteresi impostata (10–30 °C) e funziona finché le temperature non si equivalgono o finché il bollitore non raggiunge la temperatura impostata.

• Funzione P (precedenza) – prima si carica il bollitore ACS e solo dopo il raggiungimento della sua temperatura si avvia anche il circolatore di riscaldamento. Senza precedenza i due circolatori funzionano in modo indipendente. La funzione si attiva tenendo premuto il pulsante MENU finché sul display non compare la lettera P e scegliendo ON o OFF con le frecce.
• Funzione L (modalità estate) – il circolatore di riscaldamento è spento e funziona solo il circolatore del bollitore. Se la temperatura della caldaia supera 90 °C, il circolatore di riscaldamento si accende e protegge la caldaia dal surriscaldamento.

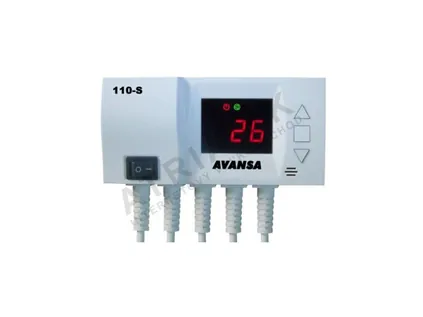

AVANSA 110 S – collettore solare e ricircolo

Comanda il circolatore del collettore solare e il circolatore di ricircolo. Il circolatore del collettore si accende quando il collettore è più caldo del bollitore dell'isteresi impostata (10–30 °C); l'isteresi di spegnimento è sempre inferiore di 10 °C. Con un'isteresi di accensione di 20 °C, quindi, il circolatore si spegne a una differenza di 10 °C. Con l'impostazione a 10 °C funziona finché le temperature del collettore e del bollitore non si equivalgono o finché il bollitore non raggiunge la temperatura impostata. Il circolatore di ricircolo si accende quando il bollitore supera la temperatura di accensione impostata e funziona finché non scende sotto di essa. Il regolatore misura nel campo 0–150 °C.

Il termostato ambiente si collega alla caldaia come un semplice interruttore. I termostati AVANSA 2007 e 2003 sono alimentati a batterie, quindi non portano tensione propria alla caldaia – il loro contatto si limita a chiudere o aprire il circuito che la caldaia ha predisposto sui morsetti del termostato ambiente. Si tratta quindi di un contatto pulito (privo di potenziale) e per questo lo stesso termostato può gestire caldaie con tensione di comando a 24 V e a 230 V (contatto da 24 V AC/DC a 250 V AC).

Procedura per il termostato cablato (AVANSA 2007, AVANSA 2003, TH 091)

1. Scollegate la caldaia dalla rete elettrica. Durante qualsiasi montaggio caldaia e termostato devono essere senza tensione.
2. Nel manuale della caldaia individuate i morsetti per il termostato ambiente. La maggior parte delle caldaie ha a questo scopo una coppia di morsetti. Se in fabbrica sono collegati con un ponticello, la procedura è indicata nel manuale della caldaia.
3. Stendete un cavo bipolare dal punto in cui sarà il termostato fino alla caldaia e collegatelo a questi due morsetti.
4. Collegate l'altra estremità del cavo ai morsetti del contatto del termostato secondo lo schema del manuale del termostato.
5. Inserite le batterie, impostate ora, programma e temperatura desiderata e solo dopo riaccendete la caldaia. Verificate che la caldaia si accenda e si spenga in base al termostato.

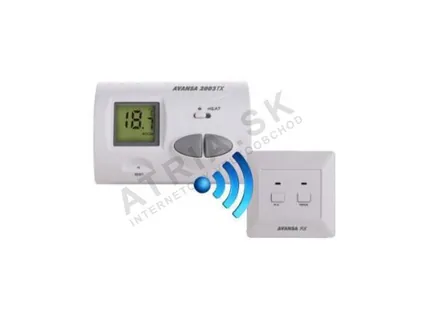

Versioni wireless AVANSA 2007 TX e 2003 TX

Con il termostato wireless alla caldaia si collega il ricevitore, non il termostato stesso. Il ricevitore richiede un'alimentazione a 230 V AC e il suo contatto (da 24 V AC/DC a 250 V AC, 6 A, con carico induttivo 2 A) si collega ai morsetti della caldaia per il termostato ambiente, esattamente come il cavo del modello cablato. Il termostato si posiziona poi ovunque entro una portata di circa 50 m – non serve fare tracce nei muri né stendere cavi, un vantaggio apprezzato soprattutto nelle ristrutturazioni di edifici esistenti.

Schema di collegamento della fase di un'utenza

Il termostato può commutare anche direttamente la fase di un'utenza – tipicamente un circolatore (un esempio di collegamento del circolatore è indicato dal produttore anche per i termostati AVANSA 2007 e 2003). Il principio: il contatto del termostato si inserisce sul conduttore di fase (L) dell'utenza, mentre il neutro (N) e il conduttore di protezione (PE) arrivano direttamente all'utenza. Quando il termostato chiude, la fase arriva al circolatore e questo si avvia; quando apre, il circolatore si ferma. In questo modo si collega ad esempio il termostato a contatto AVANSA TH 2A, che ha un contatto in scambio e può funzionare sia come termostato di chiusura sia di apertura.

La sicurezza prima di tutto

• Seguite sempre il manuale della caldaia e quello del termostato – la denominazione dei morsetti varia a seconda del produttore della caldaia.
• Il collegamento del termostato al circuito elettrico del generatore di calore dovrebbe essere eseguito da una persona con qualifica elettrotecnica. Ciò vale soprattutto per i lavori con tensione di rete a 230 V – ricevitori TX, regolatori della serie 110, commutazione della fase del circolatore.
• Con una caldaia a gas pensate anche alla sicurezza dell'aria – un rilevatore di gas o di monossido di carbonio AVANSA segnala per tempo una fuga.
• Se non siete sicuri, scriveteci il tipo di caldaia a info@atria.sk oppure chiamate la linea tecnica +421 917 133 664 (lunedì – venerdì, 7:30 – 15:30).

Il termostato ambiente misura la temperatura solo nel punto in cui è installato. Se lo posizionate male, comanderà la caldaia in base a un valore falsato – nel locale farà freddo oppure, al contrario, troppo caldo. Scegliete un punto che rispecchi il più possibile la temperatura abituale del locale.

Posizione consigliata

• A un'altezza di circa 1,5 m dal pavimento su una parete interna di un locale abitato – di solito il soggiorno, dove trascorrete più tempo.
• Lontano da radiatori e altre fonti di calore – radiatore, televisore o frigorifero falsano la misura.
• Al riparo dalla luce solare diretta – il sole che batte sul termostato lo «inganna» e spegne la caldaia prima che il locale sia riscaldato.
• Lontano dalle correnti d'aria – non vicino a porte, finestre o bocchette di ventilazione dove l'aria circola.
• Non su una parete perimetrale (esterna) – la parete fredda indica una temperatura più bassa di quella dell'aria nel locale.
• Non dietro mobili o tende – l'aria deve circolare liberamente intorno al termostato.

Il vantaggio della versione wireless

Con i modelli AVANSA 2007 TX e 2003 TX non serve stendere un cavo fino alla caldaia, quindi la posizione non va scelta una volta per sempre. Per l'AVANSA 2007 TX il produttore indica che la posizione ottimale si può scegliere anche durante l'uso e che il termostato si può usare in locali diversi nei vari momenti della giornata – di giorno in soggiorno, la sera in camera da letto. Il ricevitore resta vicino alla caldaia.

Esempio di programma settimanale

L'AVANSA 2007 programmabile offre 6 orari al giorno, a ciascuno dei quali assegnate una temperatura. Una giornata lavorativa può essere ad esempio così:

• 5:30 – riscaldamento del mattino prima di alzarsi,
• 7:30 – temperatura ridotta quando tutti escono di casa,
• 15:30 – riscaldamento prima del rientro,
• 18:00 – temperatura comfort serale,
• 22:00 – riduzione notturna,
• il sesto orario si può usare ad esempio per scaldare brevemente il bagno prima della doccia.

Nel fine settimana impostate un altro programma con un periodo di comfort più lungo. Scegliete le temperature secondo le vostre esigenze – conta la differenza tra comfort e riduzione.

Riduzione: di quanto abbassare la temperatura

Con i radiatori la riduzione notturna si sceglie di solito di alcuni gradi sotto la temperatura di comfort – i radiatori riscaldano rapidamente il locale al mattino. Una riduzione troppo profonda non conviene: le strutture dell'edificio si raffreddano e al mattino la caldaia deve riscaldarle di nuovo. Il riscaldamento a pavimento reagisce lentamente, perciò scegliete una riduzione minore e fate partire il riscaldamento prima nel programma. Sull'AVANSA 2007 portate la sensibilità di attivazione su +0/-0,2 °C, che il produttore raccomanda proprio per il riscaldamento a pavimento.

Che cosa significa la sensibilità di attivazione

La sensibilità è la differenza tra la temperatura impostata e quella misurata alla quale il termostato commuta. Con un'impostazione di 20 °C e una sensibilità di ±0,2 °C l'AVANSA 2007 accende la caldaia a 19,8 °C e la spegne a 20,2 °C. Una sensibilità minore significa una temperatura più stabile, ma la caldaia commuta più spesso. L'AVANSA 2003 permette di scegliere ±0,2 o ±0,3 °C, il TH 091 consente di impostare il differenziale di commutazione, in modo che la caldaia non commuti troppo spesso.

Gli errori di impostazione più frequenti

• termostato in un locale con camino o al sole – la caldaia si spegne prima che le altre stanze si siano scaldate,
• testa termostatica nel locale del termostato ambiente chiusa su un livello basso – il termostato non raggiunge mai l'obiettivo e la caldaia funziona inutilmente,
• ora non impostata dopo la sostituzione delle batterie – il programma si sposta e scalda nelle ore sbagliate,
• con una caldaia a combustibile solido, un termostato ambiente che spegne il circolatore finché la caldaia brucia – qui deve essere la temperatura della caldaia a comandare il circolatore (serie 110 o termostato a contatto TH 2A),
• termostato wireless al limite della portata – il ricevitore perde il segnale; provate ad avvicinare il termostato alla caldaia.
