Gruppo di continuità per caldaia e circolatore – UPS AVANSA

In caso di blackout il circolatore si ferma e la caldaia a combustibile solido può surriscaldarsi. Il gruppo di continuità AVANSA passa automaticamente alla batteria, mantiene in funzione il circolatore e la caldaia si raffredda in sicurezza.

updateUpdated: verifiedTechnically reviewed by the ATRIA SK s.r.o. technicians

battery_charging_fullScegli l'UPSstorefrontAcquista su ATRIASHOP.IT
boltPotenza 300 – 1050 WwavesOnda sinusoidale puraspeedCommutazione sotto 4 mselectrical_servicesIngresso 150 – 270 Vbattery_fullBatteria 12 V / 24 V
local_fire_departmentSicurezza della caldaia

Perché una caldaia a combustibile solido ha bisogno di un gruppo di continuità

La caldaia a combustibile solido (legna, carbone, bricchette) ha una caratteristica fondamentale: il fuoco nel focolare non si spegne premendo un pulsante. Quando manca la corrente il combustibile nella caldaia continua a bruciare, ma il circolatore si ferma. L'acqua smette di fluire dalla caldaia ai radiatori e il calore che il fuoco continua a produrre non ha dove andare.

Cosa succede durante un blackout

  1. Viene a mancare la tensione di rete – il circolatore e l'elettronica della caldaia si fermano.
  2. Il combustibile nel focolare continua a bruciare e la temperatura dell'acqua nel corpo caldaia sale rapidamente.
  3. L'acqua può surriscaldarsi fino all'ebollizione – la pressione nell'impianto aumenta, può intervenire la valvola di sicurezza e si rischiano danni alla caldaia o alle tubazioni.

Cosa fa il gruppo di continuità AVANSA

I gruppi di continuità AVANSA appartengono alla categoria degli UPS automatici professionali progettati e costruiti per l'alimentazione ininterrotta delle caldaie a combustibile solido in caso di interruzione dell'alimentazione principale. Quando la rete viene a mancare – o quando i suoi parametri non rientrano nel campo normale – l'UPS passa automaticamente alla batteria, mantiene in funzione il circolatore e la caldaia si raffredda in sicurezza. La commutazione viene mostrata sul display dell'UPS e segnalata da un segnale acustico.

Durante il funzionamento a batteria l'UPS fornisce un'onda sinusoidale pura – lo stesso andamento della tensione che avete nella presa di rete. Il circolatore e l'elettronica della caldaia ricevono così una tensione della stessa forma che in condizioni normali.

Finché la rete è regolare, l'UPS ricarica la batteria (la corrente di carica iniziale è di circa 10 A, quindi la ricarica più velocemente di un normale caricabatterie) e, una volta carica, la mantiene pronta per il blackout successivo. Il regolatore di tensione (AVR) mantiene inoltre stabile la tensione per le utenze.

Il gruppo di continuità AVANSA è un dispositivo di sicurezza per la durata del blackout. Non è destinato a funzionare come inverter per un uso continuativo illimitato a batteria.
battery_charging_fullUPS singoli

Gruppi di continuità senza batteria

Gruppi di continuità AVANSA singoli – la batteria non è inclusa nella confezione. Va acquistato a parte un accumulatore al piombo da 12 V (per il modello 1050 W due accumulatori da 12 V collegati in serie per 24 V) con capacità in base all'autonomia desiderata.

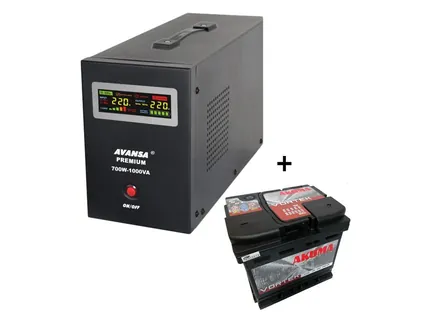

inventory_2Kit completi

Kit con batteria – pronti da collegare

UPS e accumulatore in un'unica confezione. Non serve cercare la batteria adatta – basta collegarla all'UPS secondo le istruzioni e collegare l'UPS alla caldaia.

table_chartConfronto

Tutti i modelli in un colpo d'occhio

Tutti e quattro gli UPS hanno la stessa costruzione e le stesse dimensioni – si differenziano per potenza, tensione della batteria e capacità massima della batteria che sono in grado di ricaricare.

ModelloPotenza apparente max.Potenza nominaleTensione batteriaCapacità max. batteriaTotale utenze consigliato
AVANSA 300 W500 VA300 W12 V90 Ahcirca 150 W *
AVANSA 500 W800 VA500 W12 V120 Ahcirca 250 W
AVANSA 700 W1000 VA700 W12 V150 Ahcirca 350 W
AVANSA 1050 W1500 VA1050 W24 V (2 × 12 V in serie)ciascuna delle 2 batterie max. 120 Ahcirca 500 W

Parametri comuni: tensione di ingresso 150 – 270 V AC (45 – 65 Hz), tensione di uscita 207 – 241 V AC (50 – 60 Hz), protezione da sovraccarico 110 % / 130 % (30 s), consumo a riposo 22 W, dimensioni 18,5 × 14,5 × 34 cm (A × L × P). Il tempo di commutazione < 4 ms è indicato dal produttore per i modelli 500 W, 700 W e 1050 W. * Per il modello 300 W il produttore non indica il totale consigliato – il valore di 150 W deriva dalla raccomandazione di caricare l'UPS con circolatori e motori al massimo al 50 % della potenza nominale.

settingsParametri

Parametri tecnici dei gruppi di continuità AVANSA

Dati completi del produttore per tutti e quattro i modelli. Struttura e dimensioni sono uguali; cambiano potenza, tensione e capacità della batteria.

ParametroAVANSA 300 WAVANSA 500 WAVANSA 700 WAVANSA 1050 W
Capacità massima500 VA800 VA1000 VA1500 VA
Potenza nominale300 W500 W700 W1050 W
Somma consigliata dei carichi–circa 250 Wcirca 350 Wcirca 500 W
Tensione della batteria12 V DC12 V DC12 V DC24 V (2 × 12 V in serie)
Capacità max. della batteria90 Ah120 Ah150 Ah120 Ah (ciascuna delle 2 batterie)
Tempo di commutazione–< 4 ms< 4 ms< 4 ms
Tensione / frequenza di ingresso150 – 270 V AC, 45 – 65 Hz150 – 270 V AC, 45 – 65 Hz150 – 270 V AC, 45 – 65 Hz150 – 270 V AC, 45 – 65 Hz
Tensione / frequenza di uscita207 – 241 V AC, 50 – 60 Hz207 – 241 V AC, 50 – 60 Hz207 – 241 V AC, 50 – 60 Hz207 – 241 V AC, 50 – 60 Hz
Forma d'onda della tensione di uscitaonda sinusoidale puraonda sinusoidale puraonda sinusoidale puraonda sinusoidale pura
Protezione da sovraccarico110 % / 130 % (30 s)110 % / 130 % (30 s)110 % / 130 % (30 s)110 % / 130 % (30 s)
Consumo in standby22 W22 W22 W22 W
Dimensioni H × L × P18,5 × 14,5 × 34 cm18,5 × 14,5 × 34 cm18,5 × 14,5 × 34 cm18,5 × 14,5 × 34 cm

Per tutti i modelli valgono inoltre: corrente di carica iniziale di circa 10 A, capacità consigliata della batteria per una carica ottimale 50 – 150 Ah, disinserimento a batteria scarica a 10,8 V, protezione da cortocircuito, regolatore di tensione AVR, display e segnalazione acustica. Il trattino indica che il produttore non riporta il dato per quel modello.

ruleScelta del modello

Quale gruppo di continuità scegliere per una caldaia

Quattro modelli coprono tutto, da un solo circolatore su una caldaia a legna fino a una centrale termica con più circuiti. Ecco un rapido quadro su quando scegliere quale.

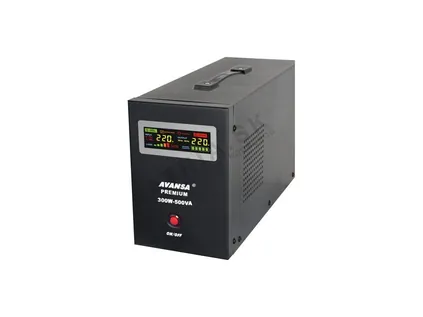

AVANSA 300 W – un solo circolatore a basso consumo

Il modello più piccolo (500 VA) con batteria fino a 90 Ah. Caricando i circolatori al massimo al 50 % della potenza nominale si arriva a carichi complessivi di circa 150 W – cioè un normale circolatore, ad esempio un AVANSA 25/4 o 25/6 (max. 72 o 93 W). È il modo più economico per proteggere una semplice centrale termica a un solo circuito.

AVANSA 500 W – lo standard per una casa unifamiliare

800 VA, batteria fino a 120 Ah, carichi complessivi fino a circa 250 W. Gestisce il circolatore del circuito caldaia insieme all'elettronica della caldaia o al termostato per circolatore. Esiste anche come kit con batteria da 46 Ah.

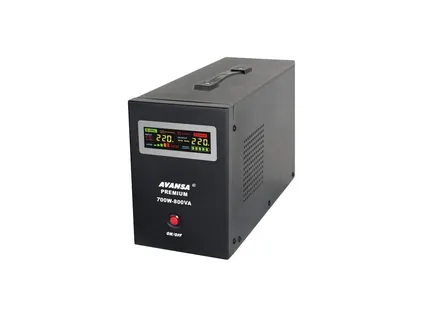

AVANSA 700 W – caldaia con ventilatore o due circolatori a basso consumo

1000 VA, batteria fino a 150 Ah, carichi complessivi fino a circa 350 W. Adatto a caldaie con ventilatore di estrazione fumi, a due piccoli circolatori o dove, con una batteria più grande, si vuole un'autonomia più lunga. Il kit con batteria ha un accumulatore da 55 Ah.

AVANSA 1050 W – centrali termiche più grandi

1500 VA, carichi complessivi fino a circa 500 W. È l'unico a lavorare a 24 V – servono due batterie da 12 V collegate in serie, ciascuna con capacità massima di 120 Ah. Va bene per più circolatori, circolatori più potenti e caldaie con elettronica più esigente.

Gruppo singolo o kit con batteria?

  • Kit – gruppo e batteria sono abbinati, non c'è nulla da cercare. Le batterie dei kit 500 W e 700 W sono accumulatori al piombo senza manutenzione AKUMA con tecnologia piombo / calcio e controllo dello stato tramite «occhio magico».
  • Gruppo singolo – adatto se avete già una batteria o volete una capacità maggiore per un'autonomia più lunga. La batteria deve essere al piombo, 12 V (per il 1050 W 2 × 12 V) e nel campo di capacità supportato.
  • Non sotto i 50 Ah – il produttore avverte che una corrente di carica iniziale fino a 10 A accorcerebbe la vita di una batteria piccola. Il campo ottimale è 50 – 150 Ah.
Le autonomie indicative per le batterie più comuni si trovano nelle tabelle più sopra in questa pagina.
calculateScelta della potenza

Come scegliere la potenza dell'UPS

Ciò che conta è la somma delle potenze assorbite da tutte le utenze che l'UPS deve alimentare durante il blackout – non solo dal circolatore. La procedura si svolge in tre passi.

1. Elencate le utenze e la loro potenza assorbita

  • Circolatore del circuito caldaia – la potenza assorbita è indicata sulla targhetta o nei dati tecnici. Il circolatore AVANSA 25/6/180, ad esempio, assorbe 46 / 67 / 93 W a seconda della velocità scelta.
  • Altri circolatori – ad esempio il circolatore del circuito a pavimento o della carica del bollitore, se devono funzionare anche durante il blackout.
  • Elettronica della caldaia – centralina di controllo ed eventualmente ventilatore; la potenza assorbita si ricava dalla targhetta della caldaia o dal suo manuale.
  • Termostato del circolatore – se il circolatore è comandato in base alla temperatura della caldaia da un termostato AVANSA 110, anche questo deve essere alimentato dall'UPS, altrimenti durante il blackout il circolatore non si avvia.

2. Aggiungete un margine per l'avviamento

Circolatori e motori elettrici sono carichi induttivi – all'avviamento possono richiedere per un breve tempo fino al doppio della loro potenza nominale. Il produttore consiglia quindi di caricare il gruppo di continuità con questo tipo di utenze al massimo fino al 50 % della sua potenza massima. In pratica moltiplicate la somma delle potenze per un coefficiente di 1,5 – 2; con circolatori e motori meglio considerare il doppio.

Su questa regola si basano anche le raccomandazioni per i singoli modelli: AVANSA 500 W è adatto a utenze con un assorbimento totale fino a circa 250 W, AVANSA 700 W fino a circa 350 W e AVANSA 1050 W fino a circa 500 W.

3. Scegliete il modello – esempi

  • Un circolatore + elettronica della caldaia: AVANSA 25/6/180 in 3ª velocità 93 W + elettronica della caldaia 20 W (valore di esempio – quello reale è sulla targhetta) = 113 W. Raddoppiando si ottengono 226 W → basta AVANSA 500 W (fino a circa 250 W).
  • Un circolatore + caldaia con ventilatore: 93 W + 60 W (valore di esempio) = 153 W. Raddoppiando si ottengono 306 W → AVANSA 700 W (fino a circa 350 W).
  • Due circolatori + elettronica della caldaia: 2 × 93 W + 20 W = 206 W. Raddoppiando si ottengono 412 W → AVANSA 1050 W (fino a circa 500 W).
  • Circolatore più potente: AVANSA 32/8/180 assorbe 150 / 210 / 270 W. Alla velocità massima risultano 270 W × 2 = 540 W, oltre la raccomandazione anche per AVANSA 1050 W. Valutate con un termoidraulico se per il raffreddamento di emergenza della caldaia basta una velocità inferiore (150 W × 2 = 300 W → AVANSA 700 W).
Non confondete la potenza nominale (W) con la potenza apparente massima (VA) – nella scelta basatevi sui watt e sul totale di utenze consigliato. Se il carico supera il 110 % della potenza nominale, l'UPS inizia a emettere un segnale acustico intermittente e si spegne automaticamente per non danneggiarsi.
battery_5_barAutonomia

Quanto dura la batteria

Il tempo per cui l'UPS mantiene in funzione il circolatore dipende da due fattori: dall'energia accumulata nella batteria e dalla potenza assorbita dalle utenze collegate. Una batteria più grande significa un'autonomia più lunga, un carico maggiore un'autonomia più breve. Potete calcolare l'autonomia indicativamente da soli:

  1. Energia della batteria: capacità (Ah) × tensione (V) = wattora (Wh). Ad esempio 55 Ah × 12 V = 660 Wh.
  2. Quota utilizzabile: una batteria al piombo non andrebbe scaricata completamente e la sua capacità cala nel tempo – considerate circa l'80 %: 660 Wh × 0,8 = 528 Wh. (Inoltre l'UPS scollega la batteria quando la sua tensione scende a 10,8 V, per proteggerla da danni.)
  3. Rendimento di conversione: nella conversione dai 12 V della batteria ai 230 V una parte dell'energia va persa – considerate indicativamente un rendimento di circa 0,8: 528 Wh × 0,8 ≈ 422 Wh.
  4. Autonomia: energia utilizzabile ÷ potenza assorbita dalle utenze. Con 100 W: 422 Wh ÷ 100 W ≈ 4,2 ore.

L'UPS ha anche un proprio consumo – il produttore indica un consumo a riposo di 22 W. Se, per una stima più prudente, lo aggiungete al carico, con 100 W si ottiene: 422 Wh ÷ (100 + 22) W ≈ 3,5 ore.

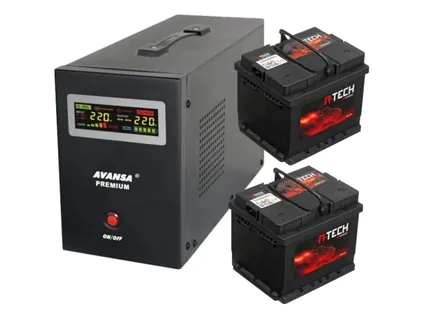

Nel modello AVANSA 1050 W due batterie da 12 V si collegano in serie – la tensione è di 24 V e l'energia si calcola con 24 V e la capacità di una singola batteria (ad esempio 2 × 120 Ah in serie = 120 Ah × 24 V = 2 880 Wh).

Tutti i valori di questa sezione sono un calcolo indicativo. L'autonomia reale dipende dall'età e dallo stato della batteria, dalla temperatura nel locale caldaia, dagli avviamenti del circolatore e da altre condizioni – in fase di progettazione prevedete un margine.
scheduleCalcolo indicativo

Calcolo indicativo dell'autonomia per batterie da 46 Ah e 55 Ah

Le batterie da 46 Ah e 55 Ah fanno parte dei kit AVANSA 500 W e AVANSA 700 W. Calcolo secondo la procedura sopra: capacità × 12 V × 0,8 (capacità utilizzabile) × 0,8 (rendimento) ÷ carico.

Batteria 12 VCarico delle utenzeCalcolo indicativoStima prudente (+ 22 W di consumo proprio dell'UPS)
46 Ah (552 Wh, utilizzabili ≈ 353 Wh)50 W≈ 7,1 h≈ 4,9 h
46 Ah100 W≈ 3,5 h≈ 2,9 h
46 Ah150 W≈ 2,4 h≈ 2,1 h
55 Ah (660 Wh, utilizzabili ≈ 422 Wh)50 W≈ 8,4 h≈ 5,9 h
55 Ah100 W≈ 4,2 h≈ 3,5 h
55 Ah150 W≈ 2,8 h≈ 2,5 h

Calcolo indicativo, non un valore garantito. L'autonomia reale può variare in base allo stato e all'età della batteria, alla temperatura e agli avviamenti del circolatore.

fact_checkDati del produttore

Autonomia con batterie più grandi secondo il produttore

Per batterie da 12 V di capacità maggiore il produttore indica questi tempi di funzionamento. Sono un po' più prudenti del nostro calcolo – in fase di progettazione basatevi quindi piuttosto sui valori più bassi.

CaricoBatteria 65 AhBatteria 120 AhBatteria 150 Ah
100 W3,5 h6,5 h8 h
200 W2 h3 h4 h
300 W1,5 h2,5 h3 h

Prima di acquistare una batteria più grande verificate la capacità massima supportata dal modello scelto: AVANSA 300 W 90 Ah, AVANSA 500 W 120 Ah, AVANSA 700 W 150 Ah, AVANSA 1050 W 2 × 120 Ah (in serie).

electrical_servicesProcedura

Collegamento del gruppo di continuità alla caldaia

Procedura secondo le istruzioni del produttore. Il collegamento al circuito elettrico della caldaia e del circolatore è consigliabile affidarlo a un elettricista o a un tecnico termoidraulico.

1. Scegliete il luogo adatto

Un luogo asciutto senza umidità, al riparo da acqua e neve, ben ventilato e senza polvere o polvere di carbone, che potrebbe intasare la ventola dell'UPS. Lasciate intorno all'UPS spazio sufficiente per il raffreddamento. Non installate l'UPS in ambienti infiammabili né vicino al combustibile.

2. Preparate la batteria e voi stessi

Togliete gli oggetti metallici – anelli, orologi, catenine, bracciali; maneggiando la batteria c'è il rischio di cortocircuito. Prima del collegamento pulite i contatti della batteria con una spazzola. Usate un accumulatore al piombo da 12 V (per AVANSA 1050 W due accumulatori da 12 V in serie = 24 V); le batterie al gel non sono consigliate.

3. Collegate per prima la batteria

Rispettate la polarità: cavo rosso (+) sul morsetto +, cavo nero (−) sul morsetto −. Serrate i connettori con una chiave perché il contatto sia saldo. Collegando due batterie in serie, unite il positivo di una batteria al negativo dell'altra e collegate all'UPS i due poli rimasti liberi.

4. Collegate l'UPS alla rete

Inserite il cavo di alimentazione principale dell'UPS in una presa da 230 V / 50 Hz con messa a terra. Non fate mai funzionare l'UPS senza batteria collegata – senza di essa non funziona.

5. Collegate le utenze

Sul retro dell'UPS collegate il circolatore e le altre utenze che devono funzionare durante il blackout (elettronica della caldaia, termostato del circolatore). Verificate che la loro potenza assorbita totale non superi la raccomandazione per il vostro modello.

6. Accendete l'UPS

Tenete premuto il pulsante ON/OFF per circa 4 secondi. L'UPS controlla automaticamente lo stato della batteria e della rete. Se la tensione della batteria è inferiore a 10,8 V, la batteria potrebbe essere danneggiata e l'UPS non si avvia.

7. Simulate un blackout

Staccate il cavo di alimentazione dell'UPS dalla presa (o spegnete l'interruttore del suo circuito). L'UPS deve passare alla batteria, segnalarlo con un segnale acustico e sul display, e il circolatore deve continuare a funzionare. Poi ricollegate l'alimentazione e verificate che l'UPS sia tornato alla rete.

tips_and_updatesFunzionamento e manutenzione

A cosa prestare attenzione

air

Ventilazione e ambiente pulito

L'UPS ha bisogno di un luogo ben ventilato, senza polvere né polvere di carbone – nulla deve ostacolare il raffreddamento e la ventola. Il funzionamento può produrre scintille, quindi mai in ambienti infiammabili né vicino al combustibile.

battery_charging_full

Solo batteria al piombo

L'UPS è progettato per ricaricare accumulatori al piombo, quelli al gel non sono consigliati. Tensione 12 V (AVANSA 1050 W: 24 V) e capacità entro il limite del modello.

autorenew

Scarica e ricarica ogni 2 mesi

Per una maggiore durata della batteria il produttore consiglia di scaricarla e ricaricarla completamente almeno una volta ogni 2 mesi – anche se nel frattempo non c'è stato alcun blackout.

fact_check

Test periodico

Di tanto in tanto, idealmente prima della stagione di riscaldamento, simulate un blackout e verificate che l'UPS passi alla batteria e il circolatore continui a funzionare.

battery_alert

Sostituzione della batteria dopo alcuni anni

La batteria al piombo perde capacità nel tempo. Se l'autonomia si riduce sensibilmente o l'UPS segnala batteria scarica, dopo alcuni anni sostituitela con una nuova.

cable

Cavi e morsetti

Tutti i cavi devono essere in buono stato, senza isolamento danneggiato. Durante il funzionamento non toccate i morsetti dell'accumulatore.

notifications_active

Segnalazioni dell'UPS

Il passaggio alla batteria è segnalato dal display e da un segnale acustico. La batteria scarica viene indicata da un segnale acustico più rapido e dall'interruzione dell'alimentazione; il sovraccarico oltre il 110 % da un segnale intermittente e dallo spegnimento.

shield

Protezioni integrate

Protezione da sovraccarico, da cortocircuito e da scarica profonda della batteria (scollegamento a 10,8 V), regolatore di tensione AVR per una tensione stabile alle utenze.

warning

Non è un inverter

Il gruppo di continuità è un dispositivo di sicurezza per la durata del blackout. Non usatelo come inverter per un funzionamento continuativo illimitato a batteria.

local_fire_departmentImpiego

Impiego: caldaia a combustibile solido, caldaia a gas e centrale termica con più circuiti

I gruppi di continuità AVANSA sono progettati per caldaie a combustibile solido, ma garantiscono anche il funzionamento di altri apparecchi che richiedono un'alimentazione stabile.

Caldaia a combustibile solido: la sicurezza al primo posto

Qui l'obiettivo è mantenere in funzione il circolatore finché il fuoco nella caldaia non si spegne e la caldaia non si raffredda. Alimentate dal gruppo il circolatore del circuito caldaia e tutto ciò senza cui il circolatore non si attiverebbe – il termostato per circolatore AVANSA 110 C / 110 E o l'elettronica della caldaia. Come seconda protezione, indipendente dall'elettricità, aggiungete un anello di raffreddamento con valvola di sicurezza AVANSA STS, che in caso di surriscaldamento della caldaia oltre 97 °C ne garantisce il raffreddamento con acqua fredda.

Caldaia a gas o a pellet: riscaldare anche durante il blackout

Con una caldaia a gas il blackout non provoca surriscaldamento – la caldaia semplicemente si spegne e la casa si raffredda. Se volete riscaldare anche durante il blackout, il gruppo deve alimentare l'intera caldaia, compresi elettronica, ventilatore e circolatore integrato. La potenza assorbita si trova sulla targhetta della caldaia, a cui va aggiunta una riserva secondo la regola del 50 %. La caldaia funziona allora più a lungo che con il raffreddamento di emergenza, perciò prevedete una batteria più grande. L'onda sinusoidale pura è importante per l'elettronica delle caldaie moderne – riceve una tensione della stessa forma di quella di rete. Alcune caldaie richiedono inoltre il giusto ordine di fase e neutro; verificatelo nel manuale della caldaia e affidate il collegamento a un tecnico dell'assistenza.

Più circuiti nella stessa centrale termica

  • Durante un blackout non devono funzionare tutti i circolatori – per smaltire il calore dalla caldaia spesso basta il circuito caldaia. Lasciate gli altri circuiti collegati fuori dal gruppo e risparmierete batteria.
  • Portate i circolatori alla velocità più bassa che smaltisce ancora in sicurezza il calore – un assorbimento minore significa un'autonomia più lunga.
  • Con circolatori più potenti, ad esempio AVANSA 32/8/180 (fino a 270 W), prevedete il modello 1050 W oppure una velocità inferiore.

Gli errori più frequenti

  • batteria inferiore a 50 Ah o batteria al gel,
  • termostato per circolatore collegato fuori dal gruppo – con il blackout il circolatore non si attiva,
  • somma delle potenze superiore alla raccomandazione e gruppo che si spegne per sovraccarico all'avviamento del circolatore,
  • gruppo in una centrale termica polverosa a carbone o vicino al combustibile,
  • gruppo collegato a una presa senza messa a terra,
  • mancanza di test – il blackout viene «provato» per la prima volta in inverno con la caldaia a pieno carico.
Il collegamento del gruppo di continuità tra presa, caldaia e circolatore è descritto passo dopo passo più sopra, nella sezione dedicata al collegamento.
linkUlteriori informazioni

Di più su gruppi di continuità, circolatori e centrale termica

Avete domande sulla scelta di un gruppo di continuità per la vostra caldaia? Chiamate la nostra linea tecnica +421 917 133 664 o scrivete a info@atria.sk. Installatori, termoidraulici e rivenditori trovano l'intera gamma a condizioni all'ingrosso su atria-europe.com.

Il gruppo di continuità protegge soprattutto il circolatore. Se state ancora scegliendo il circolatore o cercate la sua potenza assorbita, consultate la pagina circolatori AVANSA con i dati tecnici di tutti i modelli. Con una caldaia a combustibile solido il circolatore è spesso comandato da un termostato AVANSA – non dimenticate di alimentare anche questo dall'UPS. In ogni centrale termica dovrebbe esserci anche un rilevatore di gas e di monossido di carbonio.

Le risposte ad altre domande si trovano nella sezione Consigli AVANSA, la panoramica dell'intero marchio nella pagina iniziale e tutti i prodotti si acquistano nel negozio online ATRIASHOP.IT.

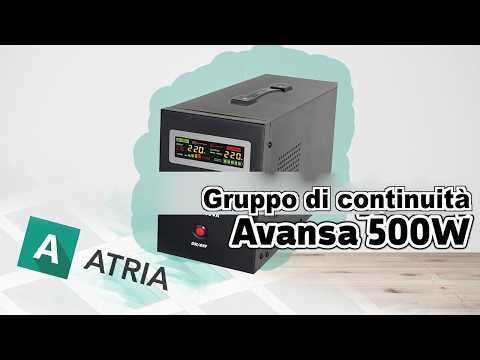

play_circleVideo

Guardate il video

helpDomande frequenti

Domande frequenti sui gruppi di continuità AVANSA

La batteria è inclusa nel gruppo di continuità AVANSA?
Per gli UPS singoli AVANSA 300 W, 500 W, 700 W e 1050 W no – la batteria va acquistata a parte. Se volete UPS e batteria in un'unica confezione, scegliete un kit con batteria (300 W + 45 Ah, 500 W + 46 Ah, 700 W + 55 Ah o 1050 W + 2 batterie).
Quale batteria posso collegare all'UPS?
Un accumulatore al piombo da 12 V, per il modello AVANSA 1050 W due accumulatori da 12 V collegati in serie (24 V). Le batterie al gel non sono consigliate, perché l'UPS è progettato per ricaricare batterie al piombo. Capacità massima della batteria: 300 W – 90 Ah, 500 W – 120 Ah, 700 W – 150 Ah, 1050 W – 2 × 120 Ah.
Per quanto tempo il gruppo di continuità mantiene in funzione il circolatore?
Dipende dalla capacità della batteria e dalla potenza assorbita dalle utenze. Secondo il calcolo indicativo, una batteria da 55 Ah con un carico di 100 W dura circa 3,5 – 4,2 ore; per una batteria da 120 Ah e un carico di 100 W il produttore indica 6,5 ore. La procedura di calcolo e le tabelle si trovano più sopra nella sezione Quanto dura la batteria.
Di quale potenza di gruppo di continuità ho bisogno?
Sommate la potenza assorbita del circolatore (o dei circolatori) e dell'elettronica della caldaia e moltiplicate il risultato per due – all'avviamento i circolatori richiedono più potenza e il produttore consiglia di caricare l'UPS con utenze induttive al massimo al 50 %. AVANSA 500 W è adatto a utenze per un totale fino a circa 250 W, AVANSA 700 W fino a circa 350 W e AVANSA 1050 W fino a circa 500 W.
Perché è importante l'onda sinusoidale pura?
Durante il funzionamento a batteria l'UPS AVANSA fornisce una tensione a onda sinusoidale pura – della stessa forma di quella della presa di rete. Il circolatore e l'elettronica della caldaia ricevono così, anche durante il blackout, la tensione per cui sono progettati.
Quanto velocemente l'UPS passa alla batteria durante un blackout?
Per i modelli AVANSA 500 W, 700 W e 1050 W il produttore indica un tempo di commutazione inferiore a 4 ms, quindi il circolatore funziona praticamente senza interruzioni. L'UPS commuta anche quando la tensione di rete non rientra nel campo normale – il campo di ingresso è 150 – 270 V.
Cosa succede se la batteria si scarica durante il blackout?
L'UPS accelera il segnale acustico di avviso e, quando la tensione della batteria scende a 10,8 V, interrompe l'alimentazione per non danneggiare la batteria. Al ritorno della corrente ricarica la batteria (corrente di carica iniziale circa 10 A) e la mantiene pronta all'uso.
Posso collegare all'UPS anche altre utenze?
Sì, l'UPS può alimentare anche altre utenze elettriche che necessitano di un'alimentazione stabile – sempre però entro il totale di potenza consigliato. La priorità va al circolatore e all'elettronica della caldaia, perché la caldaia possa raffreddarsi in sicurezza. L'UPS non è destinato a funzionare come inverter per un uso continuativo a batteria.
Come devo prendermi cura della batteria?
Il produttore consiglia di scaricare e ricaricare completamente la batteria almeno una volta ogni 2 mesi, anche se non c'è stato alcun blackout. Lasciate l'UPS in un luogo asciutto, ventilato e senza polvere, simulate di tanto in tanto un blackout e sostituite la batteria dopo alcuni anni, quando l'autonomia si riduce sensibilmente.
Il collegamento deve essere eseguito da un professionista?
Il collegamento al circuito elettrico della caldaia e del circolatore è consigliabile affidarlo a un elettricista o a un tecnico termoidraulico. L'UPS si collega a una presa da 230 V con messa a terra e per la batteria vanno rispettate la polarità e le avvertenze di sicurezza del manuale. La procedura si trova più sopra nella sezione Collegamento del gruppo di continuità alla caldaia.
Un gruppo di continuità AVANSA si può usare anche per una caldaia a gas?
Sì, il gruppo può alimentare anche altri apparecchi che richiedono un'alimentazione stabile. Con una caldaia a gas, però, deve alimentare l'intera caldaia, compresi elettronica, ventilatore e circolatore – la potenza assorbita si legge sulla targhetta della caldaia; scegliete un modello con riserva secondo la regola del 50 %. Maggiori dettagli nella sezione Impiego.
Perché non usare una batteria inferiore a 50 Ah?
Il gruppo carica la batteria con una corrente iniziale di circa 10 A. Con una batteria di capacità inferiore a 50 Ah, secondo il produttore ciò potrebbe accorciarne la vita. Per una carica ottimale raccomanda una capacità di 50 – 150 Ah, entro il massimo supportato dal modello scelto.
Posso usare una batteria d'auto con il gruppo di continuità?
Sì, il gruppo è pensato per caricare accumulatori al piombo. Anche le batterie dei kit AVANSA sono accumulatori al piombo senza manutenzione con tecnologia piombo / calcio. Non usate batterie al gel e rispettate la tensione di 12 V (per il modello 1050 W due batterie da 12 V in serie).
Che differenza c'è tra VA e W in un gruppo di continuità?
I VA indicano la capacità massima del gruppo, i W la potenza nominale in base alla quale si sceglie. Ad esempio AVANSA 500 W ha una capacità massima di 800 VA e una potenza nominale di 500 W. Per circolatori e motori considerate la metà della potenza nominale – con 500 W quindi carichi fino a circa 250 W.
E se il blackout dura più a lungo di quanto regge la batteria?
Quando la tensione della batteria scende a 10,8 V, il gruppo stacca l'alimentazione e il circolatore si ferma. Con una caldaia a combustibile solido consigliamo perciò, oltre all'UPS, anche un anello di raffreddamento con valvola di sicurezza AVANSA STS che, oltre 97 °C, raffredda la caldaia con acqua fredda indipendentemente dall'elettricità.
Il gruppo di continuità si può collegare a una presa senza messa a terra?
No. Secondo il manuale, il cavo di alimentazione principale del gruppo va collegato a una presa 230 V / 50 Hz con messa a terra. Se in centrale termica non c'è, fatela realizzare da un elettricista prima dell'installazione del gruppo.

Proteggete la caldaia dal surriscaldamento durante i blackout

I gruppi di continuità AVANSA e i kit con batteria si acquistano nel negozio online ATRIASHOP.IT. Vi aiutiamo a scegliere la potenza e la batteria – domande tecniche: +421 917 133 664.

storefrontAcquista su ATRIASHOP.ITcall+421 917 133 662
smart_displayVideo

Product videos

Short videos showing the products, installation and settings.

descriptionPDF

Manuals and documents to download

User manuals, technical data sheets and declarations of conformity for the products on this page (PDF).

Avansa 300 Wpicture_as_pdfDichiarazione di conformitàpicture_as_pdfManuale d'uso (458.3 kB)
Avansa 500 Wpicture_as_pdfDichiarazione di conformitàpicture_as_pdfManuale d'uso (458.3 kB)
Avansa 700 Wpicture_as_pdfDichiarazione di conformitàpicture_as_pdfManuale d'uso (458.3 kB)
Avansa 1050 Wpicture_as_pdfUser Manual (458.3 kB)
Avansa 500 W + batteria 46Ahpicture_as_pdfDichiarazione di conformitàpicture_as_pdfManuale di utilizzo (458.3 kB)
Avansa 700 W + batteria 55Ahpicture_as_pdfDichiarazione di conformitàpicture_as_pdfManuale d'uso (458.3 kB)
support_agentATRIA

Have a question? Write to us

Our technician usually replies on the same working day.

call+421 917 133 664 · mailinfo@atria.sk

By sending you agree to the processing of your data for the purpose of replying. Privacy

hubATRIA

Altri siti ed e-shop ATRIA

Tutti i nostri marchi, siti specializzati e negozi online in un unico posto.

atriashop.itNegozio online di tecnica del riscaldamento
atria-europe.comIngrosso per partner
atria-slovensko.skTutti i siti ATRIA
atriashop.euHeating technology online store
brass-manifold.euH.P.W.® brass manifolds – OEM
