AVANSA cirkuliacinis siurblys šildymui – radiatoriams ir grindiniam šildymui

1. Montažinis ilgis: 130 ar 180 mm

Montažinis ilgis – tai atstumas tarp siurblio įsiurbimo ir išmetimo antgalių, t. y. tarpas vamzdyne, į kurį siurblys įstatomas tarp dviejų holenderinių jungčių. Keičiant siurblį tai svarbiausias matmuo: naujasis siurblys turėtų būti lygiai tokio paties ilgio kaip senasis. Tada jį tiesiog pakeisite tarp esamų jungčių – nereikės nei pjauti, nei ilginti vamzdyno.

• Išmatuokite senąjį siurblį nuo vieno antgalio sandarinimo paviršiaus iki kito (be jungčių ir tarpinių).

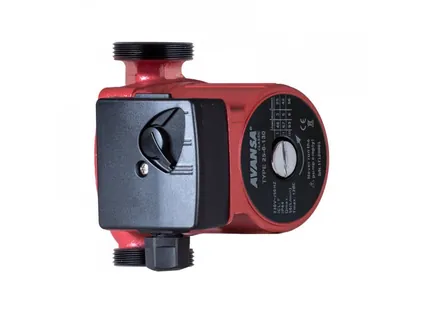

• Gavote 130 mm → rinkitės iš modelių 15/6/130, 25/4/130 ir 25/6/130.
• Gavote 180 mm → tinka 25/4/180, 25/6/180, 25/8/180, 32/6/180 ir 32/8/180.
• Šį duomenį dažnai rasite ir tiesiai senojo siurblio tipo žymėjime (pvz., „…/180“) arba jo duomenų lentelėje.

Trumpesnį siurblį vietoj ilgesnio galima sumontuoti tik pakeitus vamzdyną arba naudojant ilginamąjį intarpą – atsiranda papildomų jungčių, kurios gali pradėti tekėti. Ilgesnio siurblio į trumpesnį tarpą be vamzdyno perdarymo apskritai neįstatysite.

2. Sąlyginis skersmuo DN ir prijungimo sriegis

Skaičius žymėjimo pradžioje (15, 25, 32) nurodo siurblio antgalių sąlyginį skersmenį milimetrais. Prie vamzdyno siurblys jungiamas holenderinėmis jungtimis, kurių veržlės užsukamos ant siurblio korpuso sriegio:

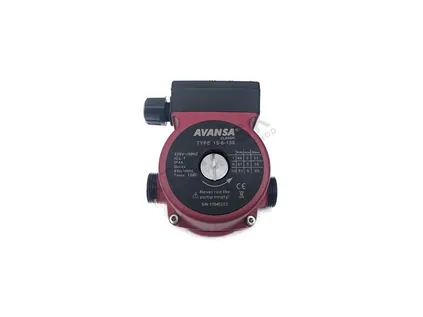

• DN15 – sriegis 1" (AVANSA 15/6/130),
• DN25 – sriegis 6/4" (visi modeliai 25/…),

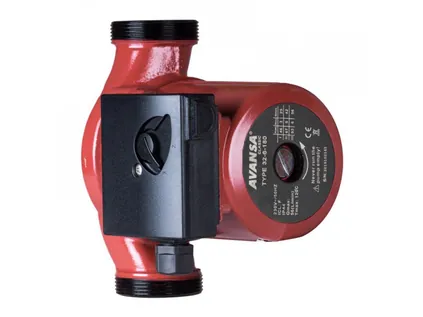

• DN32 – sriegis 2" (modeliai 32/6/180 ir 32/8/180).

Nesupainiokite: siurblio prijungimo sriegis (pvz., 6/4") nėra tas pats, kas antgalio sąlyginis skersmuo (DN25) ar katilinės vamzdyno skersmuo. Jei senosios jungtys paliekamos, lemia sriegis ant siurblio korpuso – jis turi tikti prie jungčių veržlių. Pereinant prie kito skersmens naudojamos tinkamos jungtys arba redukcijos.

3. Slėgio aukštis 4, 6 ar 8 m – pagal namą ir sistemos tipą

Slėgio aukštis (kėlimo aukštis metrais) parodo, kokį hidraulinį pasipriešinimą siurblys gali įveikti. Jis turi padengti jūsų kontūro slėgio nuostolius – jie didėja ilgėjant vamzdynui, daugėjant radiatorių ar kontūrų ir didėjant armatūros (vožtuvų, maišymo vožtuvų, filtrų) pasipriešinimui. Su namo aukščiu tai susiję mažai: uždaroje sistemoje į viršų pakilęs vanduo vėl grįžta žemyn, todėl siurblys vandens į viršutinį aukštą „nekelia“, o tik palaiko jo cirkuliaciją.

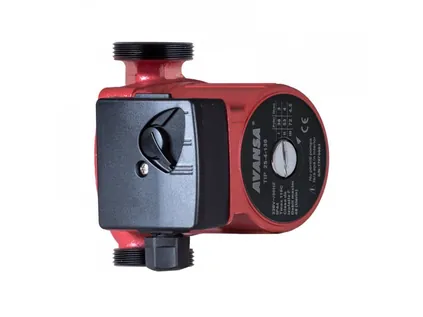

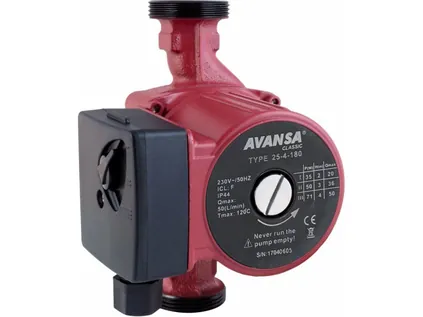

• 4 m (25/4/130, 25/4/180) – mažesnės ir paprastos sistemos: butas, nedidelis namas, trumpi vamzdynai su nedaug radiatorių. Be to, šių modelių naudojama galia mažiausia (38 / 53 / 72 W).
• 6 m (15/6/130, 25/6/130, 25/6/180, 32/6/180) – įprastas individualus namas; įprastam individualiam namui paprastai pakanka siurblio, kurio slėgio aukštis iki 6 m. Universaliausias pasirinkimas ir keičiant senesnį siurblį.

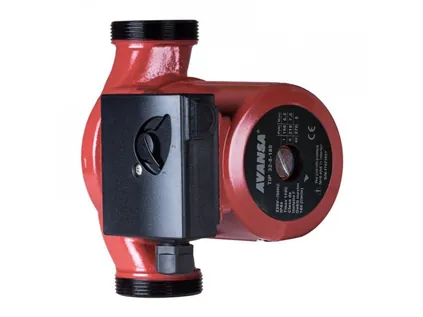

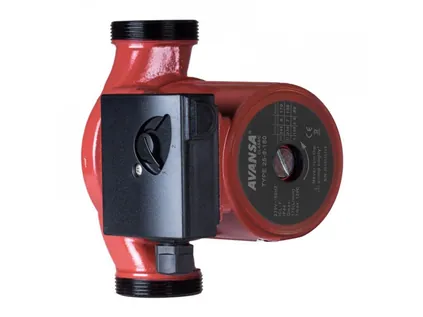

• 8 m (25/8/180, 32/8/180) – didesnės ir daugiazonės sistemos, ilgi vamzdynai, didesni pastatai ir didelio pasipriešinimo kontūrai. Jie užtikrina gerokai didesnį debitą (atitinkamai 115 ir 160 l/min), tačiau ir jų naudojama galia didesnė.

Radiatoriai ir grindinis šildymas: radiatorių kontūro trasos trumpesnės, o pasipriešinimas mažesnis, todėl paprastai pakanka 4–6 m siurblio. Grindinio šildymo kiekvienoje kilpoje yra dešimtys metrų vamzdžio, be to, sistemoje yra kolektorius su vožtuvais ir dažnai maišymo vožtuvas – pasipriešinimas didesnis, todėl didesniam grindiniam šildymui paprastai renkamasi 6 m, o dideliems plotams ar keliems kolektoriams – 8 m siurblys. Jei abejojate, debitą ir slėgio aukštį tegul apskaičiuoja šildymo sistemų specialistas – jis įvertins kontūrų ilgius ir reikiamą galią.

4. Debitas – kiek vandens siurblys perpumpuoja

Maksimalus debitas nurodo, kiek vandens siurblys perpumpuoja, kai sistema beveik nesudaro pasipriešinimo. Modeliai su 4 ir 6 m slėgio aukščiu pasiekia 45 – 55 l/min, aštuonių metrų 25/8/180 ir 32/8/180 – atitinkamai iki 115 ir 160 l/min. Modeliui 15/6/130 gamintojas nurodo vertes ir atskiriems greičiams: maks. debitas 21 / 35 / 45 l/min ir maks. slėgio aukštis 3 / 5 / 6 m esant 1 / 2 / 3 greičiui. Realus debitas sistemoje visada mažesnis už maksimalų – jis priklauso nuo kontūro pasipriešinimo ir pasirinkto greičio.

5. Greičio nustatymas

Greičių jungiklis gnybtų dėžutėje – pigiausias būdas pritaikyti siurblį sistemai. Galioja paprasta taisyklė: nustatykite mažiausią greitį, kuriam esant visi radiatoriai ar kontūrai tolygiai įšyla.

• Sumontavę siurblį ir išleidę orą, pradėkite nuo 1 greičio ir šaltesnę dieną patikrinkite, ar įšyla ir tolimiausi radiatoriai.
• Jei paskutinis radiatorius lieka drungnas, perjunkite viena pakopa aukščiau ir po kelių valandų patikrinkite dar kartą.
• Mažesnis greitis – mažesnė naudojama galia: pavyzdžiui, modelių 25/6 ji yra 46 W esant 1 greičiui, palyginti su 93 W esant 3 greičiui, t. y. per visą šildymo sezoną sunaudojama maždaug perpus mažiau elektros.
• Mažesnis greitis kartu ir tylesnis – mažiau triukšmo termostatiniuose vožtuvuose ir vamzdyne.

6. Siurblio valdymas termostatu

Su kieto kuro katilu arba kraunant akumuliacinę talpą ar boilerį siurblys dažnai įjungiamas pagal vandens temperatūrą vamzdyje. Tam skirtas kontaktinis termostatas AVANSA TH 2A (230 V, diapazonas 20 – 90 °C), kuris spyruokle pritvirtinamas tiesiai ant vamzdžio. Dažniausiai juo valdomas katilo siurblio veikimas po kūrenimo, o grindinio šildymo sistemose jis naudojamas ir kaip apsauginis termostatas, išjungiantis siurblį. Apžvalgą rasite puslapyje AVANSA termostatai.

7. Triukšmas

Jei sistemoje girdėti ūžimas, švilpimas ar burbuliavimas, priežastis dažniau slypi sistemoje nei pačiame siurblyje:

• oras – iš sistemos ar siurblio gerai neišleistas oras (paprastai po užpildymo ar keitimo),
• per didelis greitis – srautas ūžia termostatiniuose vožtuvuose; išbandykite žemesnę pakopą,
• žemas slėgis sistemoje – patikrinkite slėgį katilo manometru ir, jei reikia, papildykite vandens,

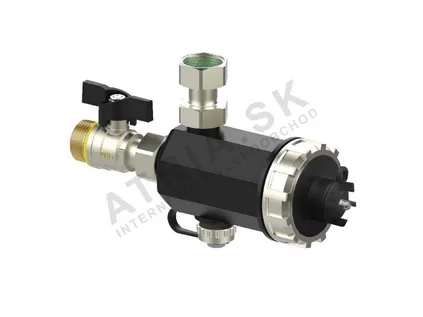

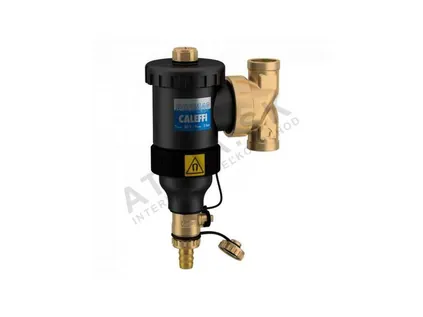

• nešvarumai ir magnetitas – užterštas rotorius sukasi sunkiau ir triukšmingiau; padeda magnetinis filtras (žr. toliau).

Dažniausios klaidos renkantis ir keičiant siurblį

• siurblio pirkimas pagal slėgio aukštį neišmatavus montažinio ilgio – 130 ir 180 mm siurbliai nėra tarpusavyje keičiami,
• sąlyginio skersmens supainiojimas su sriegiu – DN25 korpusas turi 6/4" sriegį, ne 1",
• „dėl visa ko“ per galingas 8 m siurblys mažame name – didesnė naudojama galia ir triukšmas vožtuvuose ten, kur pakaktų 4 – 6 m,
• montavimas vertikaliai pastačius variklio veleną arba prieš srauto krypties rodyklę ant korpuso,
• paleidimas neišleidus oro – veikimas sausai ar su oru kenkia guoliams,
• siurblio keitimas užterštoje sistemoje jos neišplovus ir be filtro – naująjį siurblį užkimš tas pats dumblas kaip ir senąjį,
• kieto kuro katilas be rezervinio maitinimo – dingus elektrai cirkuliacija sustoja, nors katile dar dega ugnis.

Kieto kuro katilas ir akumuliacinė talpa

Prie malkų, anglių ar granulių katilo cirkuliacinis siurblys perduoda šilumą iš katilo į radiatorius arba į akumuliacinę talpą. Čia siurblys yra saugos elementas: kol kūryklėje dega ugnis, vanduo turi cirkuliuoti. Todėl katilo siurblys dažnai įjungiamas pagal vandens temperatūrą kontaktiniu termostatu AVANSA TH 2A (diapazonas 20 – 90 °C), kuris jį įjungia katilui įšilus ir leidžia veikti ir išsikūrenant. Sistemoje su talpa už talpos esantis šildymo kontūras dažniausiai turi savo siurblį. Apie elektros dingimą pagalvokite iš anksto – AVANSA rezervinis maitinimo šaltinis katilui palaiko siurblio darbą, kol katilas atvės.

Dujinis ar elektrinis katilas su papildomu kontūru

Dauguma sieninių katilų turi siurblį, įmontuotą pačiame katile. Atskiro cirkuliacinio siurblio prireikia, kai iš katilo eina dar vienas kontūras – pavyzdžiui, grindinis šildymas per maišymo vožtuvą, karšto vandens talpos šildymas ar atšaka į kitą pastatą. Kiekvienas toks kontūras turi turėti savo siurblį, o katilą ir siurblį gali įjungti AVANSA kambario termostatas.

Grindinis šildymas su kolektoriumi

Grindiniame šildyme siurblys stumia vandenį per kolektorių į dešimčių metrų ilgio kilpas, todėl kontūras turi didesnį pasipriešinimą nei radiatoriai ir paprastai renkamasi 6 m slėgio aukštis, esant didesniems plotams – 8 m. Prie siurblio priklauso maišymo vožtuvas, saugantis vandens temperatūrą, ir apsauginis termostatas TH 2A, kuris siurblį išjungia perkaitus. Debitas į atskiras kilpas reguliuojamas kolektoriuje – pavyzdžiui, H.P.W.® žalvariniame grindinio šildymo kolektoriuje su debitmačiais. Kontūrų skaičių ir ilgį iš anksto apskaičiuosite grindinio šildymo skaičiuokle.

Keli siurbliai vienoje katilinėje

• Kiekvienas kontūras (radiatoriai, grindinis šildymas, vandens šildytuvas) turi savo siurblį ir savo įjungimą.
• Lygiagrečiai sujungtiems siurbliams už kiekvieno siurblio reikia atbulinio vožtuvo, kad vienas siurblys nestumtų vandens per kito kontūrą.
• Prieš kiekvieną siurblį ir už jo sumontuokite uždaromuosius rutulinius ventilius – keitimas tada trunka akimirką ir nereikia išleisti sistemos vandens.
• Į grįžtamąjį vamzdį prieš katilą ir siurblius priklauso magnetinis filtras.

Kiti vamzdynai

Pasak gamintojo, siurbliai skirti ir buitiniams vandentiekio vamzdynams, pramoninėms cirkuliacinėms sistemoms bei šalto vandens ir oro kondicionavimo sistemoms. Geriamojo karšto vandens cirkuliacijai tačiau naudokite žalvarinį cirkuliacinį siurblį AVANSA CP 15-1.5.

Kodėl verta cirkuliuoti karštą vandenį

Jei boileris ar katilas yra toli nuo vonios kambario ar virtuvės, atsukus čiaupą pirmiausia teka vamzdyje stovėjęs atvėsęs vanduo, o karšto tenka palaukti. Cirkuliacinis siurblys palaiko nuolatinę karšto buitinio vandens (KBV) cirkuliaciją tarp talpos ir vandens paėmimo vietų, todėl karštas vanduo prie čiaupo atiteka praktiškai iš karto. Taip taupomas laikas ir vanduo, kuris laukiant kitaip nutekėtų į kanalizaciją.

KBV cirkuliacinis siurblys ir šildymo siurblys

AVANSA siurbliai 15/…, 25/… ir 32/… varo šildymo vandenį šildymo kontūre (radiatoriai, grindinis šildymas). Cirkuliacinis siurblys CP 15-1.5 skirtas geriamajam vandeniui: jis turi žalvarinį korpusą, keraminį veleną ir rotorių su nuolatiniais magnetais, todėl veikia efektyviai, taupiai ir be gedimų, naudodamas vos 25 W galią, be to, dirba tyliai.

Montavimas ir eksploatacija

• Siurblys paprastai montuojamas cirkuliaciniame vamzdyje prieš boilerį arba karšto vandens talpą.
• Prijungimo sriegis G 1/2", montažinis ilgis 85 mm, temperatūrų diapazonas 5 – 95 °C, maks. slėgis 10 bar.
• Siurblys turi laidą su kištuku – maitinimas 220 V / 50 Hz.
• Cirkuliacija didina elektros sąnaudas ir vamzdyno šilumos nuostolius, nes vanduo jame nuolat cirkuliuoja. Todėl papildykite ją laikmačiu, kuris įjungs siurblį tik tada, kai karšto vandens iš tiesų reikia – pavyzdžiui, ryte ir vakare.
• Prijungimą prie KBV vamzdyno ir elektros tinklo rekomenduojame patikėti santechnikui ar elektrikui.

Jei turite dujinį ar elektrinį katilą, dingus elektrai kartu su siurbliu išsijungia ir šilumos šaltinis, todėl namas tiesiog pamažu vėsta. Kitaip yra su kieto kuro katilais: kūrykloje ugnis toliau dega, tačiau šiluma nebėra nuvedama į radiatorius, ir vandens temperatūra katile sparčiai kyla. Gresia katilo perkaitimas, vandens užvirimas ir šilumokaičio pažeidimas.

Sprendimas: AVANSA rezervinis maitinimo šaltinis (UPS)

AVANSA rezerviniai maitinimo šaltiniai – profesionalūs automatiniai UPS, sukurti nepertraukiamam kieto kuro katilų maitinimui. Dingus tinklo įtampai, jie per 4 ms persijungia į akumuliatorių, palaiko cirkuliacinių siurblių veikimą ir leidžia katilui saugiai atvėsti. Išėjimo įtampa yra grynos sinusoidės formos – tokia pati kaip jūsų namų elektros tinkle. Kai tinklo įtampa atsistato, šaltinis pats įkrauna akumuliatorių ir palaiko jį parengties būsenoje.

Kaip parinkti šaltinį AVANSA siurbliui

• Galia: siurblys yra induktyvioji apkrova, ir paleidimo metu jam gali prireikti iki dvigubos galios. Todėl tokiems prietaisams rekomenduojama išnaudoti ne daugiau kaip 50 % vardinės UPS galios. Siurbliui 25/6, kurio maks. naudojama galia 93 W, pakaks ir 300 W modelio; dviem siurbliams arba modeliui 32/8/180 (iki 270 W esant 3 greičiui) rinkitės galingesnį šaltinį. Jei maitinama ir katilo elektronika, pridėkite ir jos naudojamą galią.
• Akumuliatorius: atskiri šaltiniai tiekiami be akumuliatoriaus. Naudojamas 12 V švino rūgšties akumuliatorius (1050 W modeliui reikia 24 V – dviejų nuosekliai sujungtų 12 V akumuliatorių), geliniai akumuliatoriai nerekomenduojami. Optimaliam įkrovimui akumuliatoriaus talpa turėtų būti bent 50 Ah; maksimali palaikoma talpa priklauso nuo modelio (pvz., 300 W – iki 90 Ah, 700 W – iki 150 Ah). Siūlomi ir šaltinio su akumuliatoriumi rinkiniai.
• Rezervinio veikimo trukmė priklauso nuo akumuliatoriaus talpos ir apkrovos. Gamintojo duomenimis, esant 100 W apkrovai, šaltinis su 65 Ah akumuliatoriumi veikia maždaug 3,5 valandos, su 120 Ah – 6,5 valandos, o su 150 Ah – 8 valandas. Esant 200 W apkrovai – atitinkamai maždaug 2, 3 ir 4 valandas.
• Vieta: sausa, gerai vėdinama vieta be dulkių (taip pat ir anglies dulkių), toliau nuo vandens ir kuro – kieto kuro katilinėje į tai būtina atsižvelgti.

300 W, 500 W, 700 W ir 1050 W modelius bei rinkinius su akumuliatoriumi, taip pat išsamų rezervinio maitinimo šaltinio katilui pasirinkimo vadovą rasite puslapyje AVANSA rezerviniai maitinimo šaltiniai.
