Consejos: bombas, termostatos, SAI y una sala de calderas segura

Con una caldera de gas o eléctrica, en un corte de luz se detienen a la vez el quemador y la bomba, y no ocurre nada grave. Una caldera de combustible sólido funciona de otra manera: en la cámara de combustión queda combustible incandescente que sigue produciendo calor mucho después de dejar de cargarla. Si se para la bomba circuladora, el agua de la caldera deja de ceder calor a los radiadores, se calienta rápidamente y existe riesgo de ebullición, de sobrecalentamiento de la caldera y de daños en el intercambiador o en las tuberías. Por eso, una sala de calderas segura se apoya en tres pilares: una bomba fiable con una regulación sensata, un SAI para la bomba y un serpentín de enfriamiento independiente con válvula de seguridad térmica.

1. La bomba circuladora y su control

La bomba del circuito de la caldera debe funcionar siempre que la caldera esté caliente, pero no tiene por qué funcionar cuando está fría. Para ello sirven los termostatos de caldera Avansa 110 C y Avansa 110 E: la sonda mide la temperatura de la caldera y ponen en marcha la bomba solo al superarse la temperatura ajustada, y cuando la caldera se apaga y se enfría, la detienen. El fabricante indica que, según el uso de la caldera, así puede ahorrarse hasta un 60 % de la electricidad que consume la bomba y, al mismo tiempo, prolongar su vida útil.

• Avansa 110 C: temperatura de conexión de 10–90 °C; apaga la bomba cuando la temperatura baja 5 °C por debajo del valor ajustado. Conecta y desconecta con un retardo de unos 30 segundos para que la bomba no conmute con oscilaciones breves de temperatura. También tiene un interruptor para encender la bomba manualmente.
• Avansa 110 E: ajuste de 5–80 °C y, además, función antibloqueo (fuera de la temporada de calefacción hace girar la bomba 15 segundos cada 15 días para que no se agarrote) y protección antiheladas (por debajo de 5 °C enciende la bomba).
• Avansa 110 Z: si además de la calefacción tiene un acumulador de agua caliente; controla dos bombas con prioridad opcional para el calentamiento del ACS y, en modo verano, enciende la bomba de calefacción solo cuando la caldera supera los 90 °C, protegiéndola así del sobrecalentamiento.
• Termostato de contacto Avansa TH 2A: la solución más sencilla y económica. Se fija con un muelle directamente sobre la tubería (hasta 2" de diámetro) y, mediante un bimetal, conmuta la fase de la bomba en el rango de 20–90 °C. Su uso más habitual es precisamente controlar la post-circulación de la bomba de la caldera.

Encontrará todos los reguladores con sus datos técnicos en la página termostatos y regulación AVANSA.

2. SAI para la bomba

Ni el termostato ni la mejor bomba sirven de nada si no hay electricidad. Los SAI AVANSA están diseñados precisamente para alimentar sin interrupción las bombas circuladoras de las calderas de combustible sólido: ante un fallo de red conmutan a la batería en 4 ms y la bomba sigue funcionando hasta que la caldera se enfría con seguridad. En la salida suministran una onda sinusoidal pura, igual que la red de la vivienda, por lo que no perjudica ni a la bomba ni a la electrónica de la caldera. Cómo elegir correctamente el equipo y la batería lo explicamos más abajo, en el apartado SAI: cálculo y mantenimiento de la batería.

3. Serpentín de enfriamiento con válvula de seguridad térmica

El SAI es la primera línea de defensa, pero la batería acaba descargándose y cualquier equipo puede fallar. Por eso, una caldera de combustible sólido necesita también una protección puramente mecánica que no dependa de la electricidad: el serpentín de enfriamiento (un intercambiador integrado en la caldera) y una válvula de seguridad térmica. La válvula AVANSA STS (WATTS STS 20) actúa cuando la temperatura supera los 97 °C: deja pasar agua fría de la red al serpentín, que extrae calor de la caldera, y el agua calentada se evacúa al desagüe. La válvula protege todo tipo de calderas y chimeneas de combustible sólido (carbón, leña, coque) frente a la ebullición del agua en la instalación de calefacción central y se fabrica con conexión de 1/2" HH y 3/4" HH.

• La válvula debe conectarse al serpentín de enfriamiento y a la red de agua fría. Sin agua fría a presión no tiene con qué enfriar.
• La alimentación de agua fría al serpentín necesita presión también durante un corte de luz. Si tiene un pozo propio con grupo de presión eléctrico, en un corte la presión desaparece: resuelva esta situación con su instalador de calefacción ya al diseñar la sala de calderas.
• No deje cerrada ninguna llave en la alimentación de la válvula y mantenga el desagüe libre y, si es posible, visible, para darse cuenta de que la válvula ha actuado: es una señal de que algo en la instalación no va bien.
• Haga comprobar el funcionamiento de la válvula y del serpentín en el mantenimiento periódico de la caldera. Una válvula obstruida puede no abrir en el momento crítico.

4. Otros equipos que merecen la pena

• Un filtro magnético en el retorno, antes de la caldera, retiene los lodos y la magnetita que, de otro modo, obstruirían el intercambiador y la bomba: más información en el apartado Magnetita y lodos en la instalación.
• Detector de monóxido de carbono Avansa 150MC: la caldera de combustible sólido es una fuente típica de CO, que no se huele. Más información en el apartado Gas y CO en el hogar.
• Termostato de inmersión Avansa TH-2B con capilar en vaina de 1/2" (longitud de 85 mm) para regular la temperatura de un depósito de inercia o de un acumulador, rango de 0–90 °C.
• Termostato de caldera con dos salidas (Avansa 110 R): si hay que controlar de forma independiente dos bombas, cada una con su propia temperatura de conexión.

La bomba impulsa el agua desde la caldera hasta los radiadores o los circuitos de suelo radiante y de vuelta. Si está infradimensionada, los radiadores alejados se quedan tibios; si es demasiado potente o funciona a una velocidad innecesariamente alta, gasta electricidad y en las válvulas se oye el ruido del agua. La buena noticia es que la elección no es complicada.

Cómo leer la denominación de la bomba

La denominación de las bombas AVANSA sigue el formato DN / altura manométrica / longitud de montaje. Por ejemplo, AVANSA 25/6/180 significa diámetro nominal de las bocas DN 25, altura manométrica máxima de 6 m y distancia entre las bocas de aspiración e impulsión de 180 mm. La rosca de conexión es de 6/4" en la serie 25, de 1" en el modelo 15/6/130 y de 2" en la serie 32.

• Longitud de montaje (130 o 180 mm): al sustituir la bomba debe coincidir con la antigua; de lo contrario, la nueva no cabrá entre los racores existentes sin modificar la tubería. Mida la distancia entre las superficies de asiento de las bocas de la bomba antigua.
• Rosca de conexión: 1", 6/4" o 2", según los racores de la tubería. No la confunda con el diámetro nominal DN, que indica el diámetro interior de la boca.
• Altura manométrica: 4 m, 6 m u 8 m. Debe cubrir las pérdidas de carga del circuito, que dependen de la longitud de las tuberías, del número de radiadores o circuitos y de la resistencia de los accesorios. Para una vivienda unifamiliar normal suele bastar una bomba con altura de hasta 6 m; en instalaciones más extensas o con varias zonas se elige 8 m o más.
• Caudal: de 45 a 55 l/min en los modelos 15/6, 25/4, 25/6 y 32/6, hasta 115 l/min (25/8/180) y 160 l/min (32/8/180).

Las bombas circuladoras AVANSA tienen cuerpo de fundición, presión máxima de trabajo de 10 bar, protección IP44, clase de aislamiento FH y están diseñadas para fluidos de −10 a +110 °C. El motor asíncrono bipolar no necesita protección contra sobrecarga y las tres velocidades se seleccionan con un conmutador en la caja de bornes. Los modelos más económicos son el 25/4/130 y el 25/4/180; el más vendido es el 25/6/180. Encontrará la gama completa con sus datos técnicos en la página bombas circuladoras AVANSA, y bombas de otras marcas en la tienda online ATRIASHOP.ES.

Qué velocidad ajustar

Empiece en la posición más baja y deje funcionar la calefacción al menos un día. Si todos los radiadores se calientan de forma uniforme, déjelo así. Elija una posición más alta solo si los radiadores más alejados siguen tibios incluso después de equilibrar las válvulas. Cada posición más significa más consumo (por ejemplo, la AVANSA 25/6/180 consume 46, 67 o 93 W según la posición) y, a menudo, también un flujo más ruidoso. Con suelo radiante, siga el proyecto y el ajuste de caudales en el colector; para los colectores de suelo radiante, visite nuestra web especializada en colectores de latón H.P.W.®.

Cambio de la bomba paso a paso

1. Apague la caldera y desconecte la bomba de la electricidad (desenchúfela o baje el magnetotérmico).
2. Cierre las válvulas de bola antes y después de la bomba. Si no las hay, tendrá que vaciar parte de la instalación; aproveche para instalarlas, ya que en el próximo cambio o limpieza le ahorrarán mucho trabajo.
3. Ponga un recipiente y un trapo bajo la bomba, afloje los racores y retire la bomba antigua. Compruebe si hay lodo en los racores y en la tubería.
4. Coloque la bomba nueva con juntas nuevas, con la flecha del cuerpo en el sentido del flujo del agua y con el eje del motor en horizontal.
5. Conecte la fase, el neutro y la tierra según el esquema. Si no está seguro, deje la conexión eléctrica a un electricista.
6. Abra las válvulas, restablezca la presión de la instalación, purgue los radiadores y deje la bomba funcionando unos minutos en la posición más alta hasta que expulse el aire. Después ajuste la posición de funcionamiento.

Mantenimiento y problemas más frecuentes

• La bomba no arranca después del verano o solo zumba: el rotor puede haberse bloqueado por los depósitos. Prevención: un termostato de caldera con función antibloqueo (Avansa 110 E) o el termostato de ambiente Avansa 2007, que enciende la caldera cada día a las 12:00 durante un minuto si según el programa no ha estado encendida en más de 24 horas.
• Borboteo y ruido en los radiadores: hay aire en la instalación. Purgue los radiadores y compruebe la presión.
• La bomba funciona, pero los radiadores están fríos: una válvula cerrada, un filtro obstruido, aire o una velocidad demasiado baja para una instalación grande.
• Agua negra al purgar: hay magnetita en la instalación, que acorta la vida de la bomba y de la caldera. Encontrará la solución en el apartado Magnetita y lodos.

Recirculación de agua caliente

Si tiene que esperar mucho a que salga agua caliente por el grifo, la solución es la bomba de recirculación AVANSA CP 15-1.5, diseñada para agua potable. Mantiene el agua caliente sanitaria en circulación entre el acumulador y los puntos de consumo, de modo que el agua caliente sale casi al instante. Tiene cuerpo de latón, rotor de imanes permanentes y eje cerámico, potencia de 25 W, caudal de hasta 6,8 l/min, altura de 1,7 m, rosca G 1/2", rango de temperatura de 5–95 °C y cable con enchufe; normalmente se instala antes del termo o del depósito de agua caliente. Para que no aumente innecesariamente el consumo eléctrico ni las pérdidas térmicas de la red, conviene completarla con un temporizador que la active solo cuando realmente se necesita, por ejemplo por la mañana y por la noche.

¿Manual, programable o inalámbrico?

• Manual: Avansa 2003 y el mecánico Avansa TH1. Se ajusta una temperatura y el termostato la mantiene. El Avansa 2003 tiene pantalla digital, rango de ajuste de 10–30 °C en pasos de 0,5 °C, modo antiheladas a +7 °C y sus pilas duran aproximadamente un año. Es adecuado donde el horario diario no cambia o para una casa de campo. El mecánico TH1 es la opción más sencilla y sin pilas.
• Programable semanal: Avansa 2007 y TH 091. El Avansa 2007 permite seis activaciones al día, cada una con una temperatura distinta en el rango de 7–35 °C en pasos de 0,5 °C. El TH 091 tiene pantalla retroiluminada, temperatura de confort y reducida, diferencial de conmutación de la caldera ajustable, modo manual y protección antiheladas a 7 °C.
• Inalámbrico: Avansa 2007 TX y Avansa 2003 TX. El termostato y el receptor junto a la caldera se comunican por radio con un alcance de unos 50 m y con un código de seguridad propio, por lo que no les interfieren señales ajenas. No hace falta tender cables, algo que agradecerá en una reforma, y puede colocar el termostato allí donde mida mejor.

Los termostatos Avansa 2003 y 2007 se conectan a la caldera o al aire acondicionado con una tensión de funcionamiento de 24–230 V. El TH 091 se conecta a calderas con conmutación todo/nada: de gas, eléctricas, de condensación y también de leña, carbón o pellets. La comparativa de todos los modelos está en la página termostatos AVANSA.

Reducción nocturna y durante las ausencias

El termostato programable baja la temperatura cuando no la necesita. Con calefacción por radiadores, lo habitual es una reducción de 2 a 4 °C por la noche y durante la jornada laboral, cuando no hay nadie en casa. La vivienda no llega a enfriarse del todo, por la mañana se calienta rápidamente y usted ahorra, porque con una temperatura interior más baja también son menores las pérdidas de calor de la casa. Programe la calefacción para que se encienda con antelación antes de levantarse o de llegar a casa: con radiadores suele bastar entre media hora y una hora; el tiempo exacto lo averiguará tras unos días de prueba.

Durante una ausencia prolongada (vacaciones, la casa de campo entre semana) no apague del todo la calefacción. La temperatura antiheladas de 7 °C, que tienen tanto el Avansa 2003 como el TH 091, protege las tuberías y el agua de la instalación contra la congelación.

Temperaturas recomendadas por estancia

• Salón, habitación infantil, despacho: 20–22 °C
• Dormitorio: 17–19 °C: en un dormitorio más fresco se duerme mejor.
• Cocina: 18–20 °C: cocinar y los electrodomésticos ya aportan calor.
• Baño: 22–24 °C, sobre todo a la hora del baño.
• Pasillo, escalera, cuarto técnico: 15–18 °C.
• Habitaciones sin uso: en torno a 16 °C, no menos, para que la humedad no condense en las paredes frías y no aparezca moho.

En cada estancia, la temperatura se ajusta con precisión mediante cabezales termostáticos. El kit Avansa TH6 (válvula termostática DN15 y cabezal, versión en escuadra de 1/2") tiene las posiciones *, 1, 2, 3, 4 y 5, que corresponden aproximadamente a 6, 12, 16, 20, 24 y 28 °C. En el dormitorio basta, por tanto, una posición entre 2 y 3; en el salón, 3 o algo más.

Suelo radiante frente a radiadores

Los radiadores reaccionan rápido: en media hora la estancia está caliente, por lo que admiten reducciones más marcadas y cambios de programa más frecuentes. El suelo radiante tiene una gran inercia: la capa de mortero o de anhidrita tarda horas en calentarse y en enfriarse. Por eso, con suelo radiante:

• Elija una reducción nocturna menor, de 1–2 °C aproximadamente, y programe los cambios con más antelación. Con grandes oscilaciones, el suelo «no llegaría a tiempo» y el ahorro se perdería.
• Ajuste la sensibilidad de conmutación según el tipo de calefacción: el Avansa 2007 viene de fábrica con ±0,2 °C para radiadores y recomienda +0/−0,2 °C para suelo radiante.
• El circuito de suelo radiante debe tener un termostato de seguridad que apague la bomba si se supera la temperatura; para eso se utiliza precisamente el termostato de contacto Avansa TH 2A.
• Los sistemas secos ligeros tienen menos masa y reaccionan más rápido que un sistema húmedo clásico embebido en mortero; téngalo en cuenta si está planificando un suelo radiante. Para los colectores, visite nuestra web especializada en colectores de latón H.P.W.®.

Mientras hay tensión en la red, el equipo carga la batería conectada y la mantiene cargada. Ante un corte, o cuando la tensión de red está fuera del rango normal, conmuta a la batería en 4 ms y alimenta la bomba con una onda sinusoidal pura, igual que la de la red. Anuncia la conmutación en la pantalla y con una señal acústica. Los equipos sueltos se venden sin batería; también hay kits completos con batería.

Paso 1: sume la potencia de los consumidores

Sume la potencia de todo lo que deba funcionar durante el corte: la bomba de la caldera y, en su caso, la bomba del suelo radiante o de un segundo circuito y la electrónica de la caldera. Encontrará la potencia en la placa de características: las bombas AVANSA de tres velocidades consumen, por ejemplo, 46/67/93 W (25/6/180) o 145/170/182 W (25/8/180). Calcule con la velocidad a la que funciona realmente la bomba y con un margen.

Paso 2: elija la potencia del SAI con reserva

La bomba es una carga inductiva y en el arranque puede necesitar hasta el doble de su potencia. Por eso, con bombas y motores eléctricos, el fabricante recomienda cargar el equipo como máximo hasta el 50 % de su potencia máxima:

• Avansa 300 W (500 VA): con la regla del 50 %, consumidores de hasta unos 150 W, es decir, una bomba normal; batería de 12 V con capacidad máxima de 90 Ah.
• Avansa 500 W (800 VA): consumidores de hasta unos 250 W en total; batería de 12 V de 120 Ah como máximo.
• Avansa 700 W (1000 VA): consumidores de hasta unos 350 W en total; batería de 12 V de 150 Ah como máximo.
• Avansa 1050 W (1500 VA): consumidores de hasta unos 500 W en total; funciona a 24 V, por lo que necesita dos baterías de 12 V conectadas en serie, cada una de 120 Ah como máximo.

Si la carga supera el 110 % de la potencia nominal, el equipo empieza a pitar de forma intermitente y se apaga para no dañarse. También se apaga en caso de cortocircuito.

Paso 3: la capacidad de la batería determina la autonomía

Cuánto dura el respaldo depende de la capacidad de la batería (Ah) y del consumo real. El fabricante indica estos tiempos orientativos:

• Consumo de 100 W: batería de 65 Ah ≈ 3,5 h, 120 Ah ≈ 6,5 h, 150 Ah ≈ 8 h
• Consumo de 200 W: 65 Ah ≈ 2 h, 120 Ah ≈ 3 h, 150 Ah ≈ 4 h
• Consumo de 300 W: 65 Ah ≈ 1,5 h, 120 Ah ≈ 2,5 h, 150 Ah ≈ 3 h

Con una caldera de combustible sólido hay que cubrir el tiempo que tarda en consumirse el combustible de la cámara y en enfriarse la caldera: con la caldera llena, pueden ser horas. Si en su zona los cortes de luz son frecuentes o largos (zonas rurales, tormentas, temporales de viento), opte por una batería mayor. Kits completos: Avansa 500 W + batería 46 Ah, Avansa 700 W + batería 55 Ah y Avansa UPS 1050 W 24 V + 2 baterías; los equipos sueltos Avansa están disponibles en potencias de 300 W, 500 W, 700 W y 1050 W. Puede comparar todos los modelos en la página SAI AVANSA.

Qué batería usar y cómo conectarla

• Utilice una batería de plomo de 12 V (en el modelo de 1050 W, dos en serie a 24 V). El equipo está diseñado para cargar este tipo de batería; el fabricante no recomienda las de gel.
• Antes de conectar, quítese los objetos metálicos: anillos, reloj, cadenas, pulseras. Un cortocircuito puede causar lesiones graves.
• Respete la polaridad: cable rojo al borne +, negro al borne −. Limpie los bornes de la batería con un cepillo y apriete bien los conectores con una llave.
• Orden: batería → alimentación de red a un enchufe de 230 V con toma de tierra → consumidor. El equipo se enciende manteniendo pulsado el botón ON/OFF durante 4 segundos, y se apaga del mismo modo.
• Coloque el equipo en un lugar seco y bien ventilado, sin humedad, polvo ni polvo de carbón, que podría obstruir el ventilador. Nunca en un entorno inflamable ni justo al lado del combustible.
• El equipo no está pensado como inversor permanente para un funcionamiento ilimitado con batería: es un dispositivo de seguridad para los cortes de luz.

Mantenimiento de la batería

Una batería que está siempre completamente cargada y nunca trabaja envejece sin que se note. Por eso, el fabricante recomienda realizar al menos una vez cada 2 meses un ciclo de descarga y carga completa, aunque en ese periodo no haya habido ningún corte. En la práctica: cuando la caldera no esté encendida, desenchufe el equipo de la red y deje que la bomba funcione con la batería hasta que el equipo empiece a avisar de la descarga; después, vuelva a enchufarlo. Al descargarse hasta 10,8 V, el equipo corta la salida por sí mismo para no destruir la batería. Si al arrancar detecta una tensión de batería inferior a 10,8 V, la batería probablemente está dañada y hay que sustituirla. La corriente de carga inicial es de unos 10 A, por lo que el equipo carga la batería más rápido que un cargador convencional.

Gas frente a monóxido de carbono: dos detectores distintos

• El detector de gas Avansa 100M detecta gas natural (metano) y GLP (propano, butano). Activa la alarma al 10 % del límite inferior de explosividad (LIE), es decir, mucho antes de que la mezcla pudiera explotar. El tiempo de respuesta es de hasta 30 s y la sirena supera los 90 dB a 1 m de distancia.
• El detector de monóxido de carbono Avansa 150MC vigila el CO, un gas tóxico sin olor, sin color y que no irrita. Se forma en la combustión incompleta, típicamente en calderas de combustible sólido, chimeneas y estufas, pero también en aparatos de gas con un fallo en la evacuación de humos. La sensibilidad es de 150 ppm ± 80 ppm y la sirena supera los 85 dB. La intoxicación es especialmente traicionera durante el sueño, cuando no se perciben los síntomas.

El detector de gas no capta el monóxido de carbono ni el humo. Si tiene una caldera o cocina de gas y, a la vez, una chimenea o una caldera de combustible sólido, necesita ambos tipos.

Dónde montar el detector

• El gas natural (metano) es más ligero que el aire y se acumula bajo el techo: el detector va en la pared, a unos 30 cm por debajo del techo.
• El GLP (propano, butano) es más pesado que el aire y se queda a ras de suelo: el detector va en la pared, a unos 30 cm del suelo.
• El detector solo capta las fugas en la estancia donde está instalado y no detecta una fuga en otra planta. Instálelo en cada estancia donde pueda escapar gas (sala de calderas, cocina con cocina de gas) y en cada planta.
• No lo instale detrás de muebles o cortinas, en zonas con corrientes de aire, en lugares húmedos o polvorientos, donde se liberen disolventes ni a menos de 1,5 m de la caldera, un horno o una chimenea. No pinte el detector: el vapor y la condensación lo dañan.
• No coloque el detector de CO junto a puertas, ventanas o ventiladores, ni en lugares con humo o humedad. Tiene sentido en la estancia del aparato de combustión y donde se duerme.

Cierre automático del gas con electroválvula

El detector Avansa 100M tiene una salida de 12 V DC para una electroválvula, que cierra el suministro principal de gas cuando salta la alarma. Solo se abre manualmente: una vez eliminada la causa, la abre usted, no el automatismo. El cuerpo de la válvula es de aleación de latón y níquel, con junta de caucho NBR/EKM; la válvula sirve para gas natural y GLP y para presiones de hasta 500 mbar; en kit con el detector la ofrecemos con rosca G1/2" DN15, G3/4" DN20 y G1" DN25. El cable entre el detector y la válvula puede alargarse, pero la longitud total no debe superar los 20 m y hay que respetar la polaridad (cable blanco +, negro −): una polaridad incorrecta daña el solenoide. El montaje de la válvula en la tubería de gas corresponde a un profesional autorizado.

Ofrecemos el detector Avansa 100M suelto, el kit del detector 200M con electroválvula G3/4" y el detector de CO Avansa 150MC. Encontrará todos los modelos y kits en la página detectores de gas y CO.

Qué hacer si el detector de gas activa la alarma

1. No use interruptores, timbres ni aparatos eléctricos y no encienda fuego: cualquier chispa puede provocar un incendio o una explosión.
2. Abra ventanas y puertas y cierre todas las llaves de gas.
3. Abandone el lugar inmediatamente. No telefonee dentro de la zona afectada: llame solo desde fuera.
4. Póngase en contacto con la línea de urgencias de su distribuidora local de gas y, si hay peligro para la vida, con el número de emergencias 112.
5. No vuelva hasta que el espacio esté completamente ventilado y la fuga localizada y reparada. Trate cada alarma como real hasta haber comprobado todos los posibles puntos de fuga.

Si salta la alarma del detector de CO, ventile inmediatamente, saque a todos al aire libre y, si es seguro, apague el aparato de combustión. En caso de dolor de cabeza, mareo o náuseas, llame al 112.

Mantenimiento y límites de los detectores

Tras enchufarlo a la red, el detector de gas necesita unos minutos para que el sensor se estabilice (mientras tanto, los LED parpadean); el detector de CO, 3–5 minutos. Después queda encendido de forma permanente el LED verde: mientras esté encendido, el detector funciona. Una vez al mes, pulse el botón de prueba y aspire con cuidado el polvo de las rejillas de ventilación, sin abrir el detector. Recuerde que un detector alimentado de la red no funciona durante un corte de luz y que no sustituye las revisiones periódicas de los aparatos de gas ni las inspecciones de la chimenea.

La magnetita son finas partículas negras de óxidos de hierro que se forman por la corrosión de radiadores, tubos e intercambiadores de acero. Junto con lodos, arena, cascarilla y restos del montaje, se acumulan allí donde el agua se ralentiza y, en las bombas con imanes permanentes en el rotor, también donde los atrae el imán.

Qué provoca la magnetita

• Bomba: los depósitos frenan el rotor; la bomba zumba, pierde fuerza y puede bloquearse después del verano. Las más sensibles son las bombas electrónicas con imanes permanentes en el rotor.
• Caldera: las incrustaciones en el intercambiador empeoran la transmisión del calor. La caldera quema más combustible, funciona con más ruido y el intercambiador se sobrecalienta localmente.
• Radiadores: el lodo se deposita en la parte inferior; el radiador está caliente arriba y frío abajo.
• Válvulas y cabezales termostáticos: los obturadores obstruidos se atascan y la regulación deja de funcionar.
• Suelo radiante: los tubos finos y los caudalímetros de los colectores son los primeros en obstruirse; para colectores y accesorios, visite brass-manifold.eu.

Cómo funciona un filtro magnético

El separador magnético de impurezas se monta en el retorno, es decir, en la tubería por la que el agua vuelve a la caldera. Un potente imán interior retiene las partículas férricas y el resto de impurezas queda atrapado en el filtro. Así la caldera recibe agua limpia y la suciedad se acumula en un solo lugar, de donde se retira fácilmente, en lugar de depositarse en el intercambiador y en la bomba.

¿Aras o Caleffi DIRTMAG®?

• Filtro magnético Aras 3/4": filtro compacto con imán de neodimio que se extrae fácilmente para la limpieza y con malla filtrante para las partículas no magnéticas. Incluye conexión giratoria G3/4" para conectarlo fácilmente a la caldera, válvula de bola G3/4" para cerrar el circuito y llave. Es especialmente adecuado para montarlo justo debajo de la caldera.

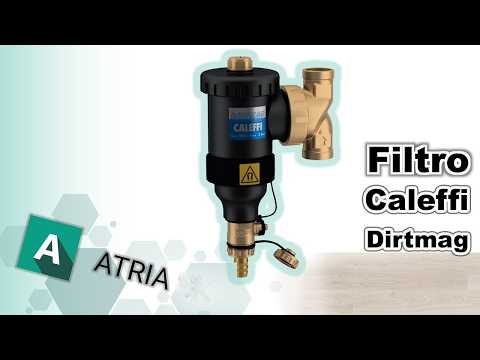

• Caleffi DIRTMAG® 3/4" y 1": separador de impurezas con imán para tubería vertical u horizontal, con cuerpo de tecnopolímero, roscas hembra y vaciado con conexión para manguera. La presión máxima de servicio es de 3 bar y la temperatura de servicio de 0–90 °C. La medida de 1" es adecuada para instalaciones mayores y tuberías de más diámetro.

Limpieza del filtro

1. Apague la caldera y la bomba.
2. Cierre las válvulas antes y después del filtro.
3. En el filtro Aras, extraiga el imán: sin él, las partículas adheridas se sueltan. En el DIRTMAG, evacúe los depósitos por el vaciado con manguera.
4. Enjuague la suciedad, limpie el imán y vuelva a colocarlo.
5. Abra las válvulas, compruebe la presión de la instalación, rellene agua si es necesario y purgue.

Tras montarlo en una instalación antigua, revise el filtro con más frecuencia: en las primeras semanas es cuando más retiene. Más adelante basta con revisarlo antes de la temporada y durante ella según la cantidad de suciedad. Si la instalación está muy sucia, considere encargar a un profesional el lavado de toda la calefacción; después, el filtro mantendrá el agua limpia.

Cómo funciona la resistencia

La resistencia (espiral calefactora) se enrosca en la abertura inferior, o en su caso superior, del radiador toallero en lugar del tapón. El elemento calefactor calienta el agua o el anticongelante directamente dentro del radiador y el termostato mantiene la temperatura ajustada del fluido. En invierno, el radiador lo calienta el agua de la caldera; fuera de temporada, lo calienta la electricidad, sin necesidad de poner en marcha toda la instalación de calefacción.

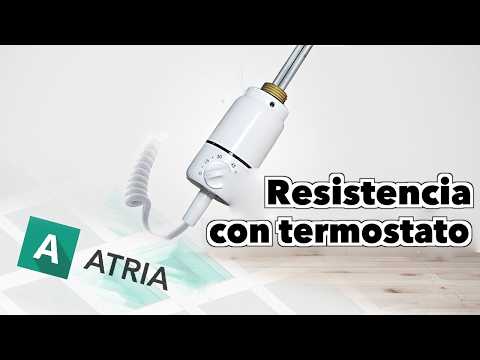

GT 900: resistencia con termostato para enchufe

• potencia de 900 W, acabado blanco, longitud de la resistencia de 39 cm, rosca de conexión G 1/2", tensión de 230 V
• termostato electrónico giratorio con rango de aprox. 5–70 °C (± 3 °C), que mide la temperatura del agua en la resistencia, no la del aire de la estancia
• protección IP65 con junta de goma, clase de protección I (requiere toma de tierra); un fusible térmico corta la alimentación en caso de sobrecalentamiento
• se conecta con clavija a un enchufe normal, sin necesidad de instalación fija; el cable en espiral mide aprox. 1,5 m estirado
• la carcasa con el mando es giratoria, por lo que puede orientar el termostato para que quede bien visible; el radiador puede contener agua o anticongelante
• garantía de 24 meses

QS 600: espiral con medición precisa de la temperatura

• potencia de 600 W, termostato electrónico, protección IP65
• elementos calefactores de acero inoxidable para una mayor vida útil
• capilar con sensor de temperatura en el extremo, gracias al cual la medición de la temperatura del fluido es muy precisa
• un fusible especial protege la espiral del sobrecalentamiento si baja el nivel del fluido
• para radiadores de baño, toalleros o como complemento de una calefacción por radiadores existente; la tapa trasera para la alimentación no se incluye

Qué tener en cuenta al montarla

• Compruebe las medidas: la rosca de la abertura del radiador y que la resistencia quepa físicamente en el radiador (la GT 900 mide 39 cm). Elija una potencia acorde con el tamaño del radiador.
• El radiador debe estar completamente lleno de agua o de anticongelante. No encienda nunca la resistencia en seco ni fuera del radiador.
• Si el radiador está conectado a la calefacción central, consulte con su instalador cómo cerrar las válvulas durante el funcionamiento eléctrico (dilatación térmica del agua).
• El enchufe del baño debe tener toma de tierra y estar protegido por un interruptor diferencial, fuera del alcance de las salpicaduras. Si no está seguro, haga revisar la instalación por un electricista.
• Si su resistencia no tiene regulación propia, un termostato de enchufe, que se conecta entre el enchufe de la pared y el cable de alimentación de la resistencia, se encargará de controlar la temperatura.

Encontrará resistencias eléctricas y accesorios para radiadores también en la amplia gama de la tienda online ATRIASHOP.ES.
