Savjetovalište: pumpe, termostati, besprekidna napajanja i sigurna kotlovnica

Kod plinskog ili električnog kotla pri nestanku struje plamenik i pumpa zaustavljaju se istodobno i ništa ozbiljno se ne događa. Kotao na kruto gorivo radi drukčije: u ložištu ostaje užareno gorivo koje proizvodi toplinu još dugo nakon što prestanete dodavati gorivo. Ako se zaustavi cirkulacijska pumpa, voda u kotlu prestaje predavati toplinu radijatorima, brzo se zagrijava i prijeti joj ključanje, pregrijavanje kotla i oštećenje izmjenjivača ili razvoda. Sigurna kotlovnica zato počiva na tri stupa: pouzdana pumpa s razumnom regulacijom, besprekidno napajanje za pumpu i neovisna petlja za hlađenje s termičkim sigurnosnim ventilom.

1. Cirkulacijska pumpa i njezino upravljanje

Pumpa u krugu kotla mora raditi uvijek kad je kotao vruć, ali ne mora raditi kad je kotao hladan. Za to služe kotlovski termostati Avansa 110 C i Avansa 110 E: osjetnik mjeri temperaturu kotla i uključuje pumpu tek nakon prekoračenja zadane temperature, a kad se kotao ugasi i ohladi, pumpu isključuje. Proizvođač navodi da se tako, ovisno o načinu korištenja kotla, može uštedjeti do 60 % električne energije za rad pumpe i ujedno produljiti njezin vijek trajanja.

• Avansa 110 C – temperatura uklapanja 10–90 °C, pumpu isključuje kad temperatura padne 5 °C ispod zadane vrijednosti. Uključivanje i isključivanje obavlja s kašnjenjem od oko 30 sekundi kako pumpa ne bi škljocala pri kratkim kolebanjima temperature. Ima i sklopku za ručno uključivanje pumpe.
• Avansa 110 E – podešavanje 5–80 °C te dodatno funkcija antistop (izvan sezone grijanja svakih 15 dana pokreće pumpu na 15 sekundi kako se ne bi zablokirala) i zaštita od smrzavanja (ispod 5 °C uključuje pumpu).
• Avansa 110 Z – ako uz grijanje imate i spremnik tople vode: upravlja dvjema pumpama s izbornim prioritetom zagrijavanja PTV-a, a u ljetnom načinu uključuje pumpu grijanja tek pri temperaturi kotla iznad 90 °C, čime kotao štiti od pregrijavanja.
• Nalijegajući termostat Avansa TH 2A – najjednostavnije i najjeftinije rješenje. Oprugom se pričvršćuje izravno na cijev (promjera do 2") i bimetalom uklapa fazu pumpe u rasponu 20–90 °C. Najčešće se koristi upravo za upravljanje naknadnim radom pumpe kotla.

Pregled svih regulatora s parametrima pronaći ćete na stranici termostati i regulacija AVANSA.

2. Besprekidno napajanje (UPS) za pumpu

Ni termostat ni najbolja pumpa ne pomažu kad nema struje. Besprekidna napajanja AVANSA projektirana su upravo za neprekidno napajanje cirkulacijskih pumpi kod kotlova na kruto gorivo: pri nestanku mreže u roku od 4 ms prebacuju se na bateriju i pumpa radi dalje dok se kotao sigurno ne ohladi. Na izlazu daju čisti sinusni napon jednak mreži u kući, pa ne smetaju ni pumpi ni elektronici kotla. Kako pravilno odabrati uređaj i bateriju, objašnjavamo niže u dijelu Besprekidno napajanje – izračun i održavanje baterije.

3. Petlja za hlađenje s termičkim sigurnosnim ventilom

Besprekidno napajanje prva je linija obrane, ali baterija se jednom isprazni i svaka tehnika može zakazati. Zato uz kotao na kruto gorivo ide i čisto mehanička zaštita kojoj struja nije potrebna: petlja za hlađenje – izmjenjivač ugrađen u kotao – i termički sigurnosni ventil. Sigurnosni ventil AVANSA STS (WATTS STS 20) reagira pri pregrijavanju iznad 97 °C: pušta hladnu vodu iz vodovoda u petlju za hlađenje, ona oduzima toplinu kotlu, a zagrijana voda otječe u odvod. Ventil štiti sve vrste kotlova i kamina na kruto gorivo (ugljen, drva, koks) od ključanja vode u sustavu centralnog grijanja, a proizvodi se s priključkom 1/2" FF i 3/4" FF.

• Ventil mora biti spojen na petlju za hlađenje i na razvod hladne vode. Bez hladne vode pod tlakom nema čime hladiti.
• Dovodu hladne vode do petlje potreban je tlak i tijekom nestanka struje. Ako imate vlastiti bunar s kućnom hidroforskom stanicom na struju, pri nestanku struje tlak nestaje – takvu situaciju riješite s instalaterom grijanja još pri projektiranju kotlovnice.
• Na dovodu do ventila ne ostavljajte zatvoren zaporni ventil, a odvod u kanalizaciju neka bude slobodan i po mogućnosti vidljiv kako biste primijetili da je ventil reagirao – to je znak da nešto u sustavu nije u redu.
• Ispravnost ventila i petlje dajte provjeriti pri redovitom servisu kotla. Zaprljani ventil u kritičnom se trenutku možda neće otvoriti.

4. Dodatna oprema koja se isplati

• Magnetski filtar na povratnom vodu ispred kotla hvata mulj i magnetit koji bi inače zaprljali izmjenjivač i pumpu – više u dijelu Magnetit i mulj u sustavu.
• Detektor ugljičnog monoksida Avansa 150MC – kotao na kruto gorivo tipičan je izvor CO, koji se ne osjeti. Više u dijelu Plin i CO u kućanstvu.
• Uronski termostat Avansa TH-2B s kapilarom u uronskoj čahuri 1/2" (duljina 85 mm) za regulaciju temperature u akumulacijskom spremniku ili bojleru, raspon 0–90 °C.
• Kotlovski termostat s dva izlaza (Avansa 110 R) – ako treba neovisno upravljati dvjema pumpama, svakom s vlastitom temperaturom uključivanja.

Pumpa tjera vodu iz kotla u radijatore ili krugove podnog grijanja i natrag. Kad je poddimenzionirana, udaljeni radijatori ostaju mlaki; kad je nepotrebno jaka ili radi na nepotrebno visokom stupnju, troši struju, a u ventilima se čuje šum vode. Dobra je vijest da odabir nije složen.

Kako čitati oznaku pumpe

Oznaka pumpi AVANSA ima oblik DN / visina dobave / ugradbena duljina. Primjerice AVANSA 25/6/180 znači nazivni promjer priključaka DN 25, maksimalnu visinu dobave 6 m i razmak između usisnog i tlačnog priključka od 180 mm. Priključni navoj kod serije 25 iznosi 6/4", kod modela 15/6/130 1", a kod serije 32 2".

• Ugradbena duljina (130 ili 180 mm) – pri zamjeni mora odgovarati staroj pumpi, inače novu nećete umetnuti između postojećih holendera bez preinake cjevovoda. Izmjerite razmak između naležnih ploha priključaka stare pumpe.
• Priključni navoj – 1", 6/4" ili 2", prema holenderima na cijevi. Nemojte ga zamijeniti s nazivnim promjerom DN, koji označava unutarnji promjer priključka.
• Visina dobave – 4 m, 6 m ili 8 m. Mora pokriti tlačne gubitke kruga, koji ovise o duljini cjevovoda, broju radijatora ili krugova i otporu armature. Za uobičajenu obiteljsku kuću u pravilu je dovoljna pumpa s visinom dobave do 6 m, a za opsežnije ili višezonske sustave bira se 8 m i više.
• Protok – od 45 do 55 l/min kod modela 15/6, 25/4, 25/6 i 32/6 pa sve do 115 l/min (25/8/180) i 160 l/min (32/8/180).

Cirkulacijske pumpe AVANSA imaju kućište od lijevanog željeza, maksimalni radni tlak 10 bar, stupanj zaštite IP44, klasu izolacije FH i namijenjene su mediju temperature od −10 do +110 °C. Dvopolni asinkroni motor ne zahtijeva zaštitu od preopterećenja, a tri brzine prebacuju se preklopkom na priključnoj kutiji. Najprodavaniji je model 25/6/180. Potpuni pregled s parametrima, aktualnim cijenama i dostupnošću nalazi se na stranici cirkulacijske pumpe AVANSA.

Koju brzinu podesiti

Počnite s najnižim stupnjem i pustite grijanje da radi barem jedan dan. Ako se svi radijatori ravnomjerno zagriju, ostavite tako. Viši stupanj odaberite tek kad najudaljeniji radijatori ostaju mlaki i nakon podešavanja ventila. Svaki stupanj više znači veću snagu – primjerice AVANSA 25/6/180 ima ovisno o stupnju 46, 67 ili 93 W – a često i bučnije strujanje. Kod podnog grijanja ravnajte se prema projektu i podešenim protocima na razdjelniku; mjedene razdjelnike H.P.W.® pronaći ćete na brass-manifold.eu, a ostale komponente za podno grijanje u e-trgovini ATRIA.HR.

Zamjena pumpe korak po korak

1. Isključite kotao i odspojite pumpu od struje (izvucite utikač ili isključite osigurač).
2. Zatvorite kuglaste ventile ispred i iza pumpe. Ako ih nema, morat ćete ispustiti dio sustava – tom ih prilikom dodajte, pri sljedećoj zamjeni ili čišćenju uštedjet će vam mnogo posla.
3. Ispod pumpe stavite posudu i krpu, otpustite holendere i izvadite staru pumpu. Provjerite ima li u holenderima i cijevima mulja.
4. Novu pumpu ugradite s novim brtvama, sa strelicom na kućištu u smjeru strujanja vode i s vratilom motora u vodoravnom položaju.
5. Spojite fazni, neutralni i zaštitni vodič prema shemi. Ako niste sigurni, električno spajanje prepustite električaru.
6. Otvorite ventile, dopunite tlak u sustavu, odzračite radijatore i pustite pumpu nekoliko minuta da radi na najvišem stupnju dok ne istisne zrak. Zatim podesite radni stupanj.

Održavanje i najčešći problemi

• Pumpa se nakon ljeta ne pokreće ili samo bruji – rotor se mogao zablokirati naslagama. Prevencija: kotlovski termostat s funkcijom antistop (Avansa 110 E) ili sobni termostat Avansa 2007, koji svaki dan u 12:00 uključuje kotao na jednu minutu ako prema programu nije bio uključen dulje od 24 sata.
• Klokotanje i šum u radijatorima – u sustavu je zrak. Odzračite radijatore i provjerite tlak.
• Pumpa radi, ali radijatori su hladni – zatvoren ventil, zaprljan filtar, zrak ili prenizak stupanj kod većeg sustava.
• Crna voda pri odzračivanju – u sustavu je magnetit, koji skraćuje vijek pumpe i kotla. Rješenje pronaći ćete u dijelu Magnetit i mulj.

Recirkulacija tople vode

Ako na toplu vodu na slavini dugo čekate, rješenje je recirkulacijska pumpa AVANSA CP 15-1.5 namijenjena pitkoj vodi. Održava potrošnu toplu vodu u kruženju između spremnika i izljevnih mjesta, pa topla voda teče gotovo odmah. Ima kućište od mjedi, rotor s permanentnim magnetima i keramičko vratilo, snagu 25 W, protok do 6,8 l/min, visinu dobave 1,7 m, navoj G 1/2", temperaturni raspon 5–95 °C i kabel s utikačem; obično se ugrađuje ispred bojlera ili spremnika tople vode. Kako ne bi nepotrebno povećavala potrošnju električne energije i toplinske gubitke razvoda, isplati se dopuniti je vremenskim prekidačem koji je uključuje samo u vrijeme stvarne potrebe, primjerice ujutro i navečer.

Ručni, programabilni ili bežični?

• Ručni – Avansa 2003 i mehanički Avansa TH1. Podesite jednu temperaturu i termostat je održava. Avansa 2003 ima digitalni zaslon, raspon podešavanja 10–30 °C u koracima od 0,5 °C, način rada protiv smrzavanja na +7 °C, a baterije mu traju oko godinu dana. Prikladan je ondje gdje se dnevni ritam ne mijenja ili za vikendicu. Mehanički TH1 najjednostavnija je i najpovoljnija mogućnost bez baterija.
• Programabilni tjedni – Avansa 2007 i TH 091. Avansa 2007 omogućuje šest uključivanja dnevno i za svako drugu temperaturu u rasponu 7–35 °C u koracima od 0,5 °C. TH 091 ima osvijetljeni zaslon, dnevnu i sniženu temperaturu, podesivu razliku uklapanja kotla, ručni način rada i zaštitu od smrzavanja na 7 °C.
• Bežični – Avansa 2007 TX i Avansa 2003 TX. Termostat i prijemnik uz kotao komuniciraju radijski, s dometom od oko 50 m i vlastitim sigurnosnim kodom, pa ih strani signali ne ometaju. Ne treba provlačiti kabel, što ćete cijeniti pri obnovi, a termostat možete premjestiti tamo gdje najbolje mjeri.

Termostati Avansa 2003 i 2007 spajaju se na kotao ili klimatizacijski uređaj s radnim naponom 24–230 V. TH 091 spaja se na kotlove s dvopoložajnim uklapanjem – plinske, električne, kondenzacijske te na drva, ugljen ili pelete. Usporedba svih modela nalazi se na stranici termostati AVANSA.

Noćno snižavanje i snižavanje tijekom odsutnosti

Programabilni termostat snižava temperaturu u vrijeme kad vam nije potrebna. Kod radijatorskog grijanja uobičajeno je sniženje od 2 do 4 °C noću i tijekom radnog dana, kad nikoga nema kod kuće. Kuća se ne stigne potpuno ohladiti, ujutro se brzo zagrije, a vi štedite jer su pri nižoj unutarnjoj temperaturi manji i toplinski gubici kuće. Grijanje neka se uključuje s prednošću prije ustajanja ili dolaska kući – kod radijatora obično je dovoljno pola sata do sat vremena, a točno vrijeme utvrdit ćete nakon nekoliko dana isprobavanja.

Pri duljoj odsutnosti (godišnji odmor, vikendica tijekom tjedna) grijanje ne isključujte potpuno. Temperatura zaštite od smrzavanja od 7 °C, koju imaju Avansa 2003 i TH 091, štiti razvode i vodu u sustavu od smrzavanja.

Preporučene temperature po prostorijama

• Dnevni boravak, dječja soba, radna soba: 20–22 °C
• Spavaća soba: 17–19 °C – u hladnijoj spavaćoj sobi bolje se spava.
• Kuhinja: 18–20 °C – kuhanje i uređaji sami dodaju toplinu.
• Kupaonica: 22–24 °C, osobito u vrijeme kupanja.
• Hodnik, stubište, tehnička prostorija: 15–18 °C.
• Prostorije koje se ne koriste: oko 16 °C – ne manje, kako se na hladnim zidovima ne bi kondenzirala vlaga i stvarala plijesan.

U pojedinim prostorijama temperaturu ćete fino podesiti termostatskim glavama. Set Avansa TH6 (termostatski ventil DN15 i glava, kutna izvedba 1/2") ima stupnjeve *, 1, 2, 3, 4 i 5, koji odgovaraju otprilike 6, 12, 16, 20, 24 i 28 °C. U spavaćoj sobi dakle je dovoljan stupanj između 2 i 3, a u dnevnom boravku 3 i malo više.

Podno grijanje naspram radijatora

Radijatori reagiraju brzo – za pola sata u prostoriji je toplo, zato podnose izraženije snižavanje i češće promjene programa. Podno grijanje ima veliku tromost: betonski ili anhidritni sloj zagrijava se i hladi satima. Zato kod podnog grijanja:

• Noćno snižavanje odaberite manje, otprilike za 1–2 °C, a promjene programirajte s većom prednošću. Pri velikim oscilacijama pod ne bi „sustizao“ i ušteda bi se izgubila.
• Podesite osjetljivost uklapanja prema vrsti grijanja: Avansa 2007 za radijatore ima tvorničku postavku ±0,2 °C, a za podno grijanje preporučenu +0/−0,2 °C.
• Na krug podnog grijanja ide sigurnosni termostat koji pri prekoračenju temperature isključuje pumpu – upravo za to koristi se nalijegajući Avansa TH 2A.
• Lagani suhi sustavi imaju manju masu i reagiraju brže od klasičnog mokrog sustava u betonu – ako upravo planirate podno grijanje, komponente potražite u e-trgovini ATRIA.HR, a mjedene razdjelnike H.P.W.® na brass-manifold.eu.

Dok u mreži ima napona, uređaj puni priključenu bateriju i održava je napunjenom. Pri nestanku struje – ili kad je mrežni napon izvan normalnog raspona – u roku od 4 ms prebacuje se na bateriju i napaja pumpu čistim sinusnim naponom, jednakim onome iz mreže. Prebacivanje dojavljuje na zaslonu i zvučnim signalom. Zasebni uređaji prodaju se bez baterije, a dostupni su i gotovi kompleti s baterijom.

1. korak: zbrojite snagu trošila

Zbrojite snagu svega što treba raditi pri nestanku struje: pumpe kotla, po potrebi pumpe podnog ili drugog kruga i elektronike kotla. Snagu ćete pronaći na natpisnoj pločici – trobrzinske pumpe AVANSA imaju primjerice 46/67/93 W (25/6/180) ili 145/170/182 W (25/8/180). Računajte sa stupnjem na kojem pumpa stvarno radi i s rezervom.

2. korak: odaberite snagu uređaja s rezervom

Pumpa je induktivno trošilo i pri pokretanju može trebati i dvostruku snagu. Proizvođač zato preporučuje da se uređaj kod pumpi i elektromotora optereti najviše do 50 % njegove maksimalne snage:

• Avansa 300 W (500 VA) – prema pravilu od 50 % za trošila do oko 150 W, dakle jednu uobičajenu pumpu; baterija 12 V kapaciteta najviše 90 Ah.
• Avansa 500 W (800 VA) – trošila ukupne snage do oko 250 W; baterija 12 V najviše 120 Ah.
• Avansa 700 W (1000 VA) – trošila ukupne snage do oko 350 W; baterija 12 V najviše 150 Ah.
• Avansa 1050 W (1500 VA) – trošila ukupne snage do oko 500 W; radi s naponom od 24 V, zato su mu potrebne dvije baterije od 12 V spojene u seriju, svaka kapaciteta najviše 120 Ah.

Ako opterećenje premaši 110 % nazivne snage, uređaj počinje isprekidano pištati i isključuje se kako se ne bi oštetio. Isključuje se i pri kratkom spoju.

3. korak: kapacitet baterije određuje vrijeme rezervnog napajanja

Koliko dugo rezervno napajanje traje, ovisi o kapacitetu baterije (Ah) i stvarnoj potrošnji. Proizvođač navodi ova orijentacijska vremena:

• Potrošnja 100 W: baterija 65 Ah ≈ 3,5 h, 120 Ah ≈ 6,5 h, 150 Ah ≈ 8 h
• Potrošnja 200 W: 65 Ah ≈ 2 h, 120 Ah ≈ 3 h, 150 Ah ≈ 4 h
• Potrošnja 300 W: 65 Ah ≈ 1,5 h, 120 Ah ≈ 2,5 h, 150 Ah ≈ 3 h

Kod kotla na kruto gorivo morate pokriti vrijeme za koje gorivo u ložištu izgori i kotao se ohladi – kod potpuno napunjenog kotla to mogu biti sati. Ako vam struja nestaje često ili na dulje vrijeme (selo, oluje, olujni vjetrovi), posegnite za većom baterijom. Gotovi kompleti: Avansa 500 W + baterija 46 Ah, Avansa 700 W + baterija 55 Ah i Avansa UPS 1050 W 24 V + 2 baterije; zasebni uređaji dostupni su u snagama od 300 W, 500 W, 700 W i 1050 W. Sve modele s aktualnim cijenama usporedit ćete na stranici besprekidna napajanja AVANSA.

Koja baterija i kako je spojiti

• Koristite olovnu bateriju 12 V (kod modela 1050 W dvije u seriji na 24 V). Uređaj je projektiran za punjenje te vrste, a gel baterije proizvođač ne preporučuje.
• Prije spajanja skinite metalne predmete – prstenje, sat, lančiće, narukvice. Pri kratkom spoju prijeti teška ozljeda.
• Poštujte polaritet: crveni kabel na stezaljku +, crni na stezaljku −. Kontakte baterije očistite četkicom, a konektore čvrsto pritegnite ključem.
• Redoslijed: baterija → mrežno napajanje u uzemljenu utičnicu 230 V → trošilo. Uređaj uključujete držanjem tipke ON/OFF 4 sekunde, a jednako ga i isključujete.
• Uređaj postavite na suho i dobro prozračeno mjesto bez vlage, prašine i ugljene prašine koja bi mogla začepiti ventilator. Ne u zapaljivo okruženje i ne odmah uz gorivo.
• Uređaj nije namijenjen kao trajni pretvarač za neograničen rad iz baterije – to je sigurnosni uređaj za nestanke struje.

Održavanje baterije

Baterija koja je stalno potpuno napunjena i nikada ne radi stari neprimjetno. Proizvođač zato preporučuje barem jednom u 2 mjeseca provesti ciklus pražnjenja i potpunog punjenja – čak i ako u tom razdoblju nije bilo nestanka struje. U praksi: kad kotao ne gori, izvucite utikač uređaja iz mreže i pustite pumpu da radi na bateriju dok uređaj ne počne signalizirati ispražnjenost; zatim ga ponovno priključite na mrežu. Pri pražnjenju na 10,8 V uređaj sam odspaja izlaz kako ne bi uništio bateriju. Ako pri pokretanju utvrdi napon baterije ispod 10,8 V, baterija je vjerojatno oštećena i treba je zamijeniti. Početna struja punjenja iznosi oko 10 A, pa uređaj bateriju puni brže od običnog punjača.

Plin ili ugljični monoksid – dva različita detektora

• Detektor plina Avansa 100M prepoznaje prirodni plin (metan) i UNP (propan, butan). Alarm aktivira pri 10 % donje granice eksplozivnosti (L.E.L.), dakle mnogo prije nego što bi smjesa mogla eksplodirati. Vrijeme odziva je do 30 s, a sirena ima više od 90 dB na udaljenosti od 1 m.
• Detektor ugljičnog monoksida Avansa 150MC nadzire CO – otrovan plin bez mirisa, boje i nadražaja. Nastaje pri nepotpunom izgaranju, tipično u kotlovima na kruto gorivo, kaminima i pećima, ali i kod plinskih trošila s neispravnim odvodom dimnih plinova. Osjetljivost je 150 ppm ± 80 ppm, a sirena jača od 85 dB. Trovanje je podmuklo osobito u snu, kad čovjek ne osjeća simptome.

Detektor plina ne prepoznaje ugljični monoksid ni dim. Ako imate plinski kotao ili štednjak, a uz to kamin ili kotao na kruto gorivo, trebate obje vrste.

Gdje montirati detektor

• Prirodni plin (metan) lakši je od zraka i nakuplja se ispod stropa – detektor ide na zid oko 30 cm ispod stropa.
• UNP (propan, butan) teži je od zraka i zadržava se uz tlo – detektor ide na zid oko 30 cm iznad poda.
• Detektor prepoznaje curenje samo u prostoriji u kojoj je ugrađen i ne zna za curenje na drugom katu. Postavite ga u svaku prostoriju u kojoj plin može curiti (kotlovnica, kuhinja sa štednjakom) i na svaki kat.
• Ne ugrađujte ga iza namještaja ili zavjesa, u prostor sa strujanjem zraka, na vlažna i prašnjava mjesta, ondje gdje se oslobađaju otapala ni bliže od 1,5 m od kotla, peći ili kamina. Detektor ne bojite – para i kondenzacija oštetit će ga.
• Detektor CO ne postavljajte uz vrata, prozore i ventilatore ni na zadimljena ili vlažna mjesta. Smisla ima u prostoriji s trošilom na izgaranje i ondje gdje se spava.

Automatsko zatvaranje plina elektromagnetskim ventilom

Detektor Avansa 100M ima izlaz 12 V DC za elektromagnetski (solenoidni) ventil koji pri alarmu zatvara glavni dovod plina. Otvara se samo ručno – nakon otklanjanja uzroka otvarate ga vi, a ne automatika. Tijelo ventila izrađeno je od mjedene legure i nikla, a brtva od gume NBR/EKM; ventil je namijenjen prirodnom plinu i UNP-u te tlaku do 500 mbar; u kompletu s detektorom nudimo ga s navojem G1/2" DN15, G3/4" DN20 i G1" DN25. Kabel između detektora i ventila može se produljiti, ali ukupna duljina ne smije premašiti 20 m i treba poštovati polaritet (bijeli vodič +, crni −) – pogrešan polaritet oštetit će solenoid. Montaža ventila u plinsku cijev pripada u ruke ovlaštene osobe.

Na raspolaganju su samostalni detektor Avansa 100M, komplet detektora 200M s elektromagnetskim ventilom G3/4" i detektor CO Avansa 150MC. Sve modele i komplete s aktualnim cijenama pronaći ćete na stranici detektori plina i CO.

Što učiniti kad detektor plina aktivira alarm

1. Ne koristite prekidače, zvona ni električne uređaje i ne palite vatru – svaka iskra može izazvati požar ili eksploziju.
2. Otvorite prozore i vrata i zatvorite sve plinske ventile.
3. Odmah napustite prostor. U ugroženom prostoru ne telefonirajte – nazovite tek vani.
4. Obratite se dežurnoj službi lokalnog distributera plina, a pri ugrožavanju života nazovite jedinstveni broj za hitne slučajeve 112.
5. Ne vraćajte se dok prostor nije potpuno prozračen, a mjesto curenja pronađeno i popravljeno. Svaki alarm shvatite kao stvaran dok ne provjerite sva moguća mjesta curenja.

Pri alarmu detektora CO odmah prozračite prostor, izvedite sve na svjež zrak i, ako je sigurno, isključite trošilo na izgaranje. Pri glavobolji, vrtoglavici ili mučnini nazovite hitnu medicinsku pomoć 194 ili broj 112.

Održavanje i ograničenja detektora

Nakon priključenja na mrežu detektoru plina potrebno je nekoliko minuta za stabilizaciju osjetnika (LED pritom trepću), a detektoru CO 3–5 minuta. Zatim trajno svijetli zelena LED – dok svijetli, detektor radi. Jednom mjesečno pritisnite tipku za testiranje i oprezno usisajte prašinu iz ventilacijskih otvora; detektor pritom ne otvarajte. Imajte na umu da detektor napajan iz mreže pri nestanku struje ne radi i da ne zamjenjuje redovite preglede plinskih trošila i dimnjaka.

Magnetit su fine crne čestice željeznih oksida koje nastaju korozijom čeličnih radijatora, cijevi i izmjenjivača. Zajedno s muljem, pijeskom, okujinom i ostacima od montaže nakupljaju se svugdje gdje voda uspori – a kod pumpi s permanentnim magnetima u rotoru i ondje kamo ih magnet privuče.

Što magnetit uzrokuje

• Pumpa – naslage koče rotor, pumpa bruji, slabi i nakon ljeta se može zablokirati. Najosjetljivije su elektroničke pumpe s permanentnim magnetima u rotoru.
• Kotao – naslage u izmjenjivaču pogoršavaju prijenos topline. Kotao troši više goriva, radi bučnije, a izmjenjivač se lokalno pregrijava.
• Radijatori – mulj se taloži u donjem dijelu, radijator je gore topao, a dolje hladan.
• Ventili i termostatske glave – zaprljani konusi zapinju i regulacija prestaje raditi.
• Podno grijanje – tanke cijevi i mjerači protoka na razdjelnicima zaprljaju se prvi; mjedene razdjelnike H.P.W.® i pribor pronaći ćete na brass-manifold.eu.

Kako radi magnetski filtar

Magnetski separator nečistoća montira se u povratni vod, odnosno u cijev kojom se voda vraća u kotao. Snažan magnet unutra hvata željezne čestice, a ostale nečistoće zadržavaju se u filtru. Kotao tako dobiva čistu vodu, a nečistoće se skupljaju na jednom mjestu, odakle ih jednostavno uklonite – umjesto da se talože u izmjenjivaču i pumpi.

Aras ili Caleffi DIRTMAG®?

• Magnetski filtar Aras 3/4" – kompaktan filtar s neodimijskim magnetom koji se pri čišćenju lako vadi i s filtarskom mrežicom za nemagnetske čestice. U pakiranju su zakretni priključak G3/4" za jednostavno spajanje na kotao, kuglasti ventil G3/4" za zatvaranje kruga i ključ. Prikladan je osobito za ugradnju izravno ispod kotla.
• Caleffi DIRTMAG® 3/4" i 1" – separator nečistoća s magnetom za okomite i vodoravne cijevi, s kućištem od tehnopolimera, unutarnjim navojima i ispustom s priključkom za crijevo. Maksimalni radni tlak je 3 bar, a radna temperatura 0–90 °C. Dimenzija 1" prikladna je za veće sustave i deblje razvode.

Čišćenje filtra

1. Isključite kotao i pumpu.
2. Zatvorite ventile ispred i iza filtra.
3. Kod filtra Aras izvadite magnet – prilijepljene čestice bez njega se oslobađaju. Kod filtra DIRTMAG ispustite naslage kroz ispust s crijevom.
4. Isperite nečistoće, očistite magnet i vratite ga na mjesto.
5. Otvorite ventile, provjerite tlak u sustavu, po potrebi dopunite vodu i odzračite.

Nakon montaže u stariji sustav filtar provjeravajte češće – prvih tjedana uhvatit će najviše. Kasnije je dovoljna provjera prije sezone i tijekom nje, ovisno o količini nečistoća. Kod jako zaprljanog sustava razmotrite stručno ispiranje cijelog grijanja; filtar će zatim održavati vodu čistom.

Kako grijač radi

Grijač (grijaća spirala) uvija se u donji, odnosno gornji otvor kupaonskog radijatora umjesto čepa. Grijaće tijelo zagrijava vodu ili antifriz izravno u radijatoru, a termostat održava zadanu temperaturu medija. Zimi radijator grije voda iz kotla, a izvan sezone zagrijat će ga struja – bez potrebe da pokrećete cijeli sustav grijanja.

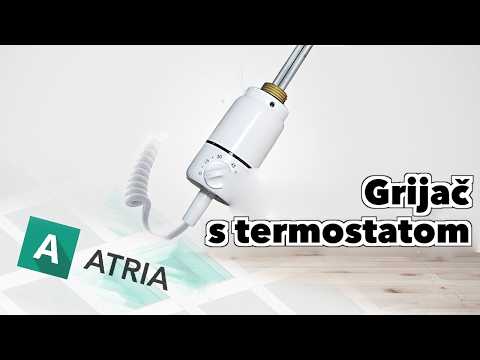

GT 900 – grijač s termostatom za utičnicu

• snaga 900 W, bijela izvedba, duljina grijača 39 cm, priključni navoj G 1/2", napon 230 V
• elektronički okretni termostat s rasponom od oko 5–70 °C (± 3 °C), koji mjeri temperaturu vode u grijaču, a ne temperaturu zraka u prostoriji
• stupanj zaštite IP65 s gumenom brtvom, klasa zaštite I (zahtijeva uzemljenje), toplinski osigurač isključuje napajanje pri pregrijavanju
• priključuje se utikačem u običnu utičnicu, ne treba ga spajati fiksno; spiralni kabel nakon rastezanja ima oko 1,5 m
• kućište s upravljačem je zakretno, pa termostat možete okrenuti tako da bude dobro vidljiv; u radijatoru može biti voda ili antifriz
• jamstvo 24 mjeseca

QS 600 – spirala s preciznim mjerenjem temperature

• snaga 600 W, elektronički termostat, stupanj zaštite IP65
• grijaći elementi od nehrđajućeg čelika za dulji vijek trajanja
• kapilara s osjetnikom temperature na kraju, zahvaljujući kojoj je mjerenje temperature medija vrlo precizno
• poseban osigurač štiti spiralu od pregrijavanja pri padu razine medija
• za kupaonske radijatore, sušila za ručnike ili kao dopuna postojećem radijatorskom grijanju; stražnji poklopac za napajanje nije dio pakiranja

Na što misliti pri montaži

• Provjerite dimenzije: navoj otvora u radijatoru i stane li grijač fizički u radijator (GT 900 ima duljinu od 39 cm). Snagu grijača odaberite primjereno veličini radijatora.
• Radijator mora biti potpuno napunjen vodom ili antifrizom. Grijač nikada ne uključujte na suho ni izvan radijatora.
• Ako je radijator spojen na centralno grijanje, način zatvaranja ventila tijekom električnog rada (toplinsko širenje vode) dogovorite s instalaterom grijanja.
• Utičnica u kupaonici mora imati zaštitni vodič i biti zaštićena zaštitnom strujnom sklopkom, izvan dosega prskanja vode. Ako niste sigurni, dajte instalaciju provjeriti električaru.
• Ako imate grijač bez vlastite regulacije, temperaturu će nadzirati utični termostat, koji se spaja između zidne utičnice i kabela za napajanje grijača.

Električne grijače i pribor za radijatore pronaći ćete i u široj ponudi e-trgovine ATRIA.HR.
